Замена динамика Panasonic Lumix DMC-ZS25

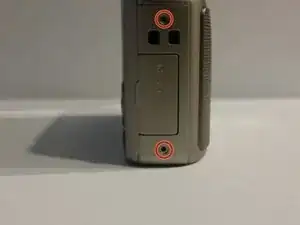

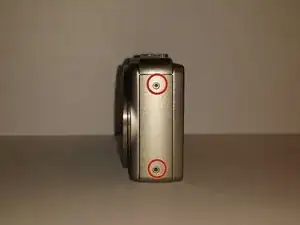

Удалите четыре винта 3,4 мм с правой и левой сторон вашей камеры Panasonic Lumix.

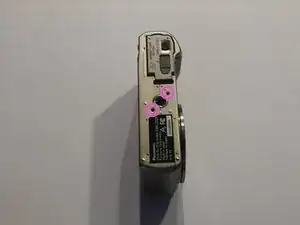

Удалите два винта 2,6 мм, расположенные рядом с батареей.

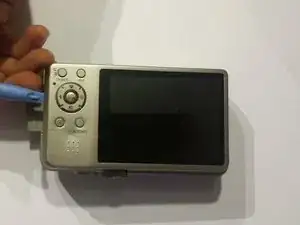

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку устройства. Работайте аккуратно, чтобы ничего не сломать.

Самое простое место для открытия устройства — рядом с разъёмом HDMI.

Делайте всё аккуратно.

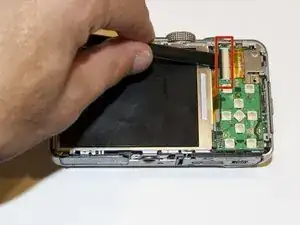

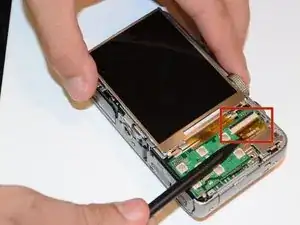

Используйте лопаточку, чтобы отжать фиксатор ленточного кабеля ЖК-экрана, поддев его под углом вверх, затем извлеките ленточный кабель.

Осторожно, не сломайте его.

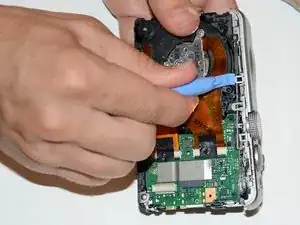

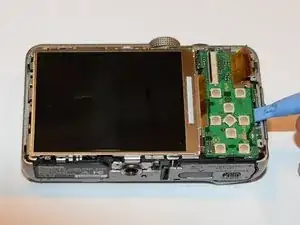

Подденьте пластиковым инструментом панель с кнопками в правом нижнем углу, чтобы вытащить её вверх и из корпуса.

Панель кнопок выходит с характерным «щёлчком», когда отсоединяется от разъёма снизу.

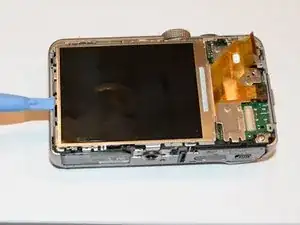

ЖК-экран удерживается защёлкой с левой стороны, которую можно освободить пластиковым инструментом для вскрытия.

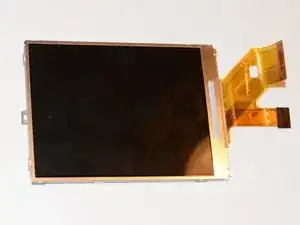

Поднимите ЖК-экран с левой стороны, освободив его с правой стороны от двух маленьких фиксаторов.

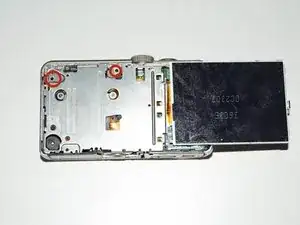

Удалите два винта 4,2 мм, чтобы снять внутреннюю крышку, расположенную под экраном.

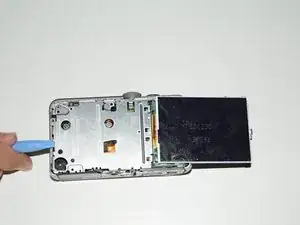

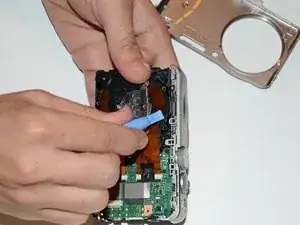

После удаления винтов используйте пластиковый инструмент для вскрытия, чтобы снять внутреннюю крышку, освободив её от защёлок по верхнему и нижнему краям.

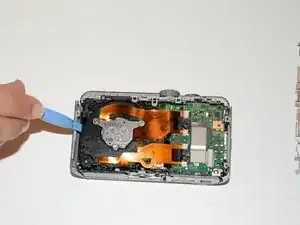

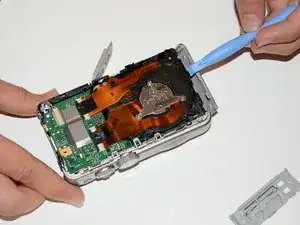

Снимите боковые крышки с помощью пластикового инструмента для вскрытия.

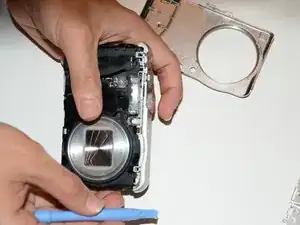

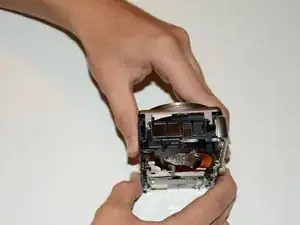

После снятия боковых крышек вы сможете снять переднюю крышку.

Будьте осторожны при снятии передней крышки, чтобы ничего не сломать.

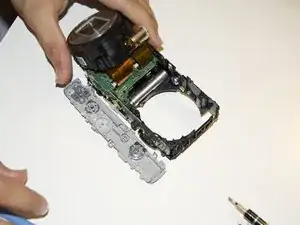

Для снятия верхней крышки необходимо удалить винт 3,7 мм, как показано.

Освободите верхнюю крышку, поддев несколько защёлок пластиковым инструментом для вскрытия. Работайте аккуратно, чтобы не сломать их.

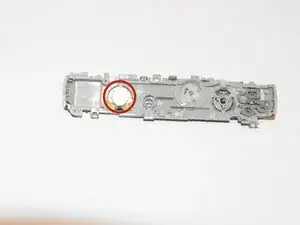

После снятия верхней крышки динамик можно легко извлечь или заменить.
