Замена экрана Olympus Tough TG-1

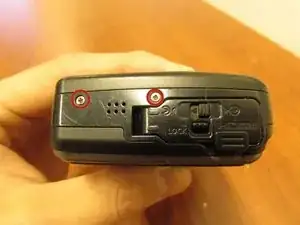

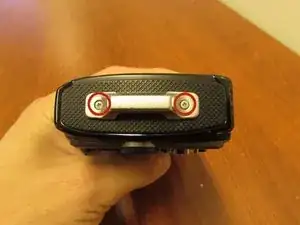

Удалите оба винта 6 мм со стороны защёлки камеры.

После того как Вы удалили оба винта, снимите как защёлку, так и пластину за защёлкой, чтобы открыть внутреннее пространство камеры.

Если одна или несколько защёлок кажутся сломанными, возможно потребуется заменить заднюю панель.

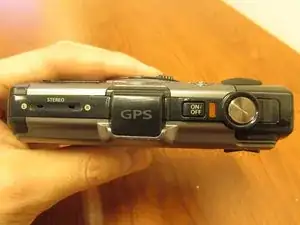

На верхней части камеры винтов нет. С верхней части камеры ничего снимать не нужно.

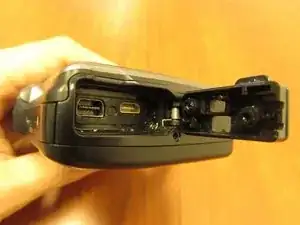

Снимите два винта 5 мм на стороне камеры с разъёмом.

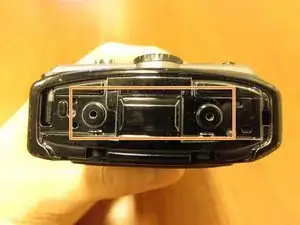

Откройте дверцу отсека и удалите оба винта 6 мм внутри дверцы отсека. Это позволит снять светло-коричневую деталь, удерживаемую этими винтами.

Поверните камеру так, чтобы Вы смотрели на её нижнюю часть.

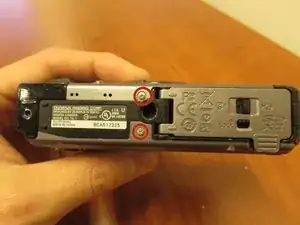

Удалите два винта 4 мм с нижней части камеры.

Винты различаются. Задний винт имеет гладкий стержень без резьбы для позиционирования внешней оболочки при вкручивании во внутреннюю раму.

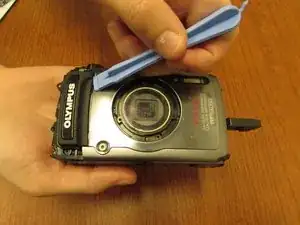

Используйте пластиковый инструмент для вскрытия, чтобы снять обе части передней панели. Это включает чёрную внешнюю часть передней панели и основную серебристую панель.

После того как все винты и панели сняты, Вы сможете установить заднюю панель обратно, чтобы вернуть камере защиту от погодных условий.

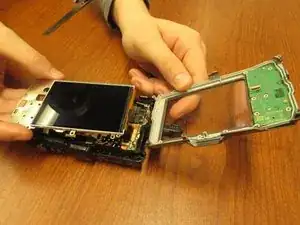

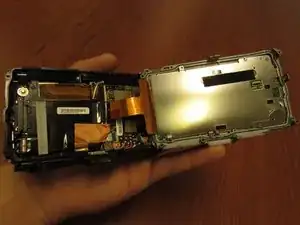

С помощью пластиковых инструментов для вскрытия осторожно разомкните корпус.

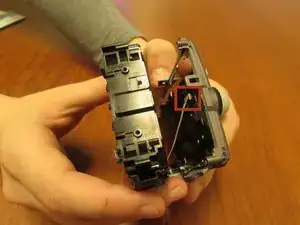

Не рвите белую плоскую шлейфовую ленту.

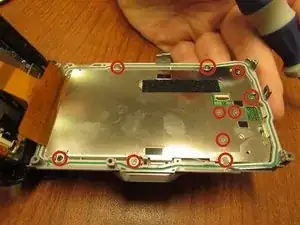

Отверткой удалите десять фиксирующих винтов 3 мм.

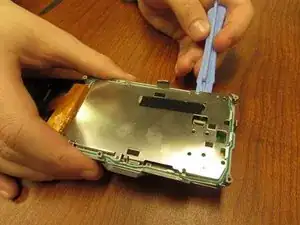

С помощью пластикового инструмента для вскрытия откройте защитную крышку, чтобы экран оказался доступен.

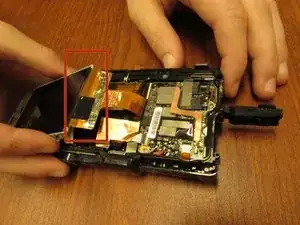

Осторожно отсоедините экран от его шлейфа.
