PENTAX OPTIO 330 Замена внутренней батареи
Шаг 1

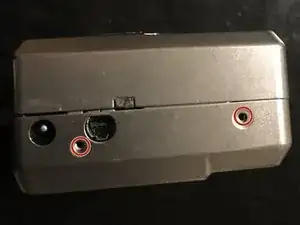

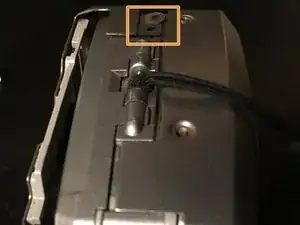

отвернуть два винта 2,5 мм с левой стороны
Шаг 2

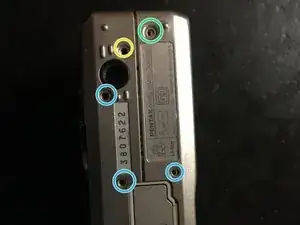

отвернуть два винта 4 мм с правой стороны
Шаг 3

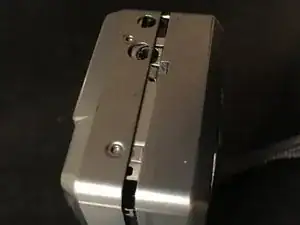

отвернуть винт 2 мм
отвернуть винт 3 мм
отвернуть три винта 3,5 мм

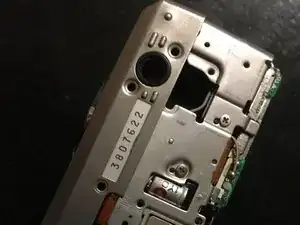

Шаг 4

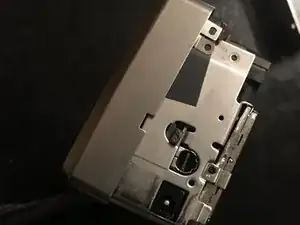

Откройте защиту памяти
Аккуратно снимите заднюю крышку
При сборке обратите внимание на тонкие защёлки
Шаг 5

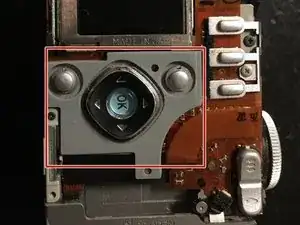

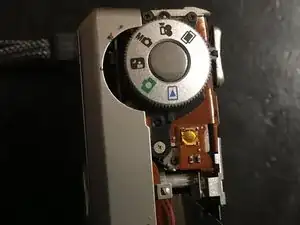

Эта деталь может выпасть. Зафиксируйте её перед следующим шагом.
Шаг 6

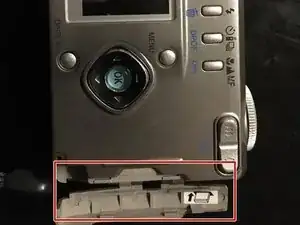

Вставьте здесь батарею
Шаг 7

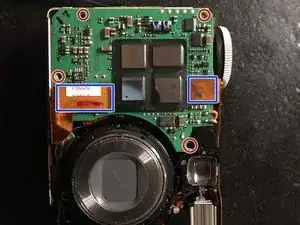

Отверните четыре винта
отсоедините два шлейфа

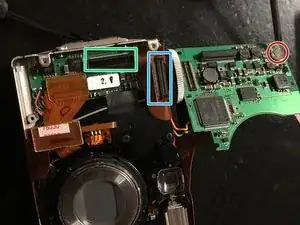

Шаг 8

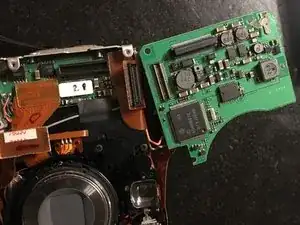

Этот разъём подключён напрямую к плате
Этот шлейф необходимо отсоединить
Здесь находится батарейка 321
Можно добавить немного термоклея для закрепления батареи
Я закрепил её небольшим кусочком скотча
Заключение
Для сборки устройства выполните шаги в обратном порядке
Перевод руководства с ifixit.com
