Замена крышки отсека батареи Pentax Optio WG-2

Удалите все четыре винта JIS #00 длиной 1 мм с задней стороны камеры.

С помощью пальца снимите накладку с верхней части камеры.

Для наилучших результатов начните с правой стороны камеры, напротив кнопок.

После снятия накладки, скорее всего, вы потеряете водонепроницаемую герметизацию.

Используйте пинцет, чтобы снять две кнопки с верхней части камеры.

Кнопки могут выпадать при снятии накладки.

Удалите три винта JIS #000 длиной 1 мм с верхней части.

Удалите винт JIS #000 длиной 1 мм с нижней части.

Осторожно разделите заднюю и переднюю части камеры.

Существует три шлейфа, соединяющих две платы. Будьте осторожны, чтобы их не порвать.

Используйте конец лопатки, чтобы поднять маленькие фиксаторы на разъёмах шлейфа ZIF.

Осторожно вытяните шлейфы из разъёмов.

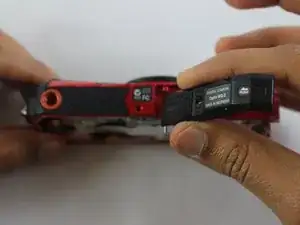

Поднимите крышку, как обычно, если вы меняете батарею.

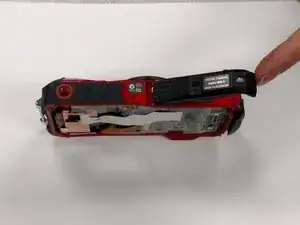

Держите камеру с объективом, обращенным от вас, а отсек для батареи вверх, и сдвиньте крышку к задней части камеры.

Существует штифт (длиной 1,9 см), который прикрепляет крышку к камере, и он освободится, когда крышка будет снята.
