Замена ЖК-экрана Pentax Optio WG-2

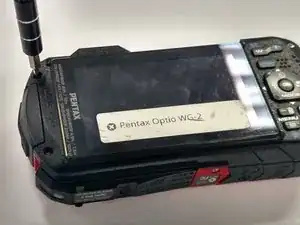

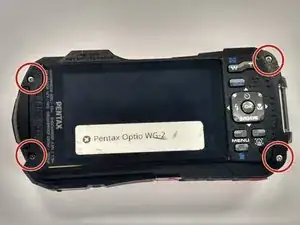

Снимите все четыре винта JIS #00 размером 1 мм с задней панели камеры.

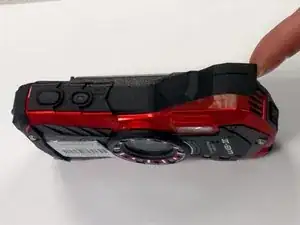

Используйте палец, чтобы снять накладку с верхней части камеры.

Для наилучших результатов начните с правой стороны камеры, противноположной кнопкам.

После снятия накладки вы, вероятно, потеряете водонепроницаемую герметичность.

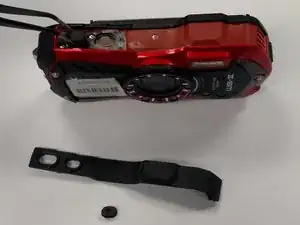

Используйте пинцет, чтобы снять две кнопки с верхней части камеры.

Кнопки могут упасть во время снятия накладки.

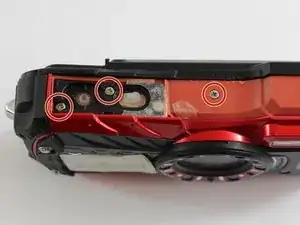

Снимите три винта JIS #000 размером 1 мм с верхней части.

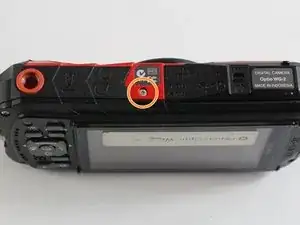

Снимите винт JIS #000 размером 1 мм с нижней части.

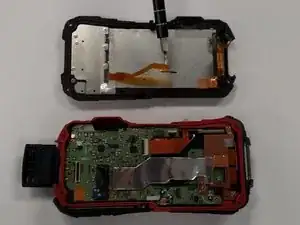

Осторожно разделите заднюю и переднюю части камеры.

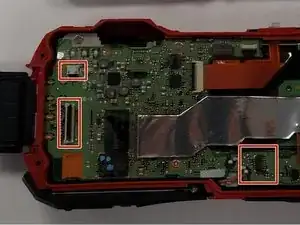

Существуют три шлейфа, соединяющие платы. Будьте осторожны, чтобы не порвать их.

Используйте конец лопатки, чтобы поднять маленькие фиксаторы на ZIF-разъемах шлейфов.

Осторожно выньте шлейфы из их разъемов.

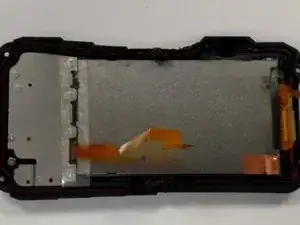

Осторожно снимите прозрачную ленту, закрывающую винты и шлейф.

Будьте осторожны, чтобы не порвать шлейф при снятии ленты.

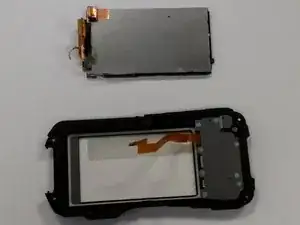

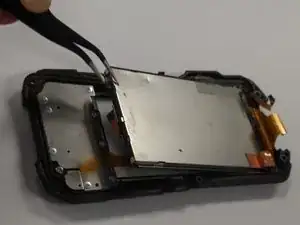

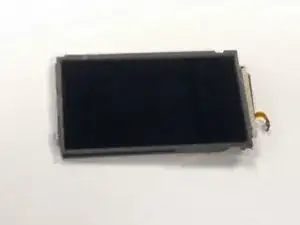

Необходимо снять большую серебристую панель (справа). Лучше всего это сделать, слегка изгибая крышку назад и используя пинцет, чтобы схватить угол и медленно поднять экран вверх и наружу.

Перевод руководства с ifixit.com
