Замена кнопок меню Pentax Optio WG-2

Используйте это руководство, чтобы заменить кнопки на задней панели камеры, которые управляют различными опциями меню.

Шаг 1

Удалите все четыре винта JIS #00 длиной 1 мм с задней панели камеры.

Используя палец, аккуратно снимите накладку с верхней части камеры.

Для наилучшего результата начните с правой стороны камеры, противоположной кнопкам.

После удаления накладки, скорее всего, вы потеряете водонепроницаемую герметичность.

Используйте пинцет, чтобы извлечь две кнопки с верхней части камеры.

Кнопки могут выпасть при снятии накладки.

Удалите три винта JIS #000 длиной 1 мм с верхней части.

Удалите винт JIS #000 длиной 1 мм с нижней части.

Аккуратно разделите заднюю и переднюю части камеры.

Существуют триRibbon кабеля, соединяющие две платы. Будьте осторожны, чтобы не порвать их.

Используйте конец лопатки, чтобы поднять маленькие удерживающие защелки на разъемах ZIF для Ribbon кабелей.

Осторожно вытяните Ribbon кабели из их разъемов.

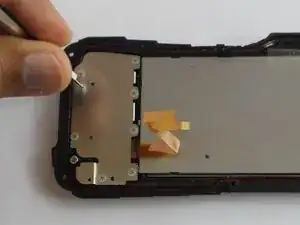

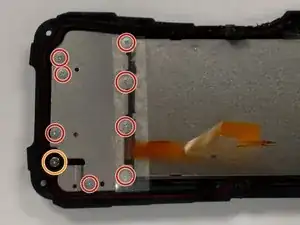

Удалите восемь винтов JS#000 с помощью отвертки и поднимите панель.

Этот винт не нужно удалять.

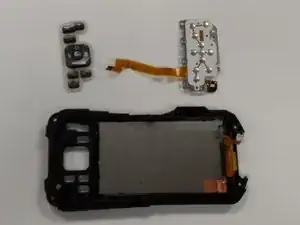

После удаления панели можно извлечь «лист» кнопок.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
