Замена ЖК-экрана Panasonic HDC-TM90

Откройте ЖК-экран.

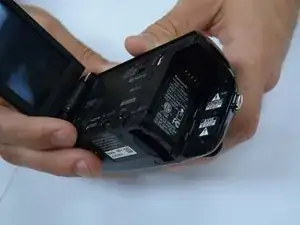

Сдвиньте фиксатор аккумулятора от батареи.

Удерживая фиксатор от батареи, вытолкните аккумулятор из гнезда.

Извлеките аккумулятор из камеры.

Удалите 5 винтов с боковой панели корпуса видеокамеры.

Используйте лопатку, чтобы снять верхнюю крышку видеокамеры.

Открутите три винта, чтобы снять окантовку объектива на передней части видеокамеры.

Учтите наличие проводов, соединяющих окантовку объектива с корпусом видеокамеры. Вы не сможете полностью отделить окантовку.

Будьте осторожны при отделении рычага затвора.

Снимите резиновое кольцо вокруг объектива.

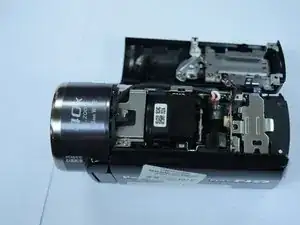

Открутите объектив, удалив три винта, соединяющие его.

Снимите боковую панель видеокамеры.

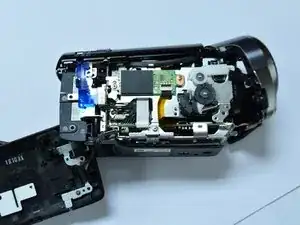

Снимите верхнюю панель видеокамеры.

Для помощи с этим шагом см. предварительное руководство: Очистка объектива.

Откройте экран видеокамеры.

Поверните ЖК-экран перпендикулярно корпусу видеокамеры.

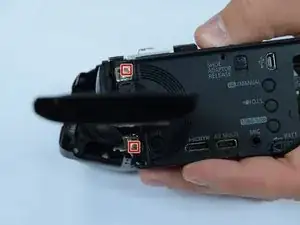

Удалите винты.

Будьте осторожны при снятии экрана. Существует провод, соединяющий его с остальной частью камеры, который не следует отсоединять.

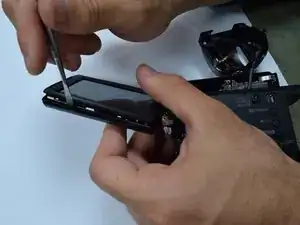

Осторожно приподнимите пластиковую заднюю панель экрана с помощью металлической лопатки.

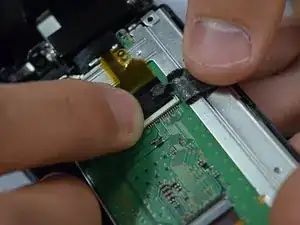

Отклейте чёрную ленту, удерживающую гибкий кабель к экрану видеокамеры.

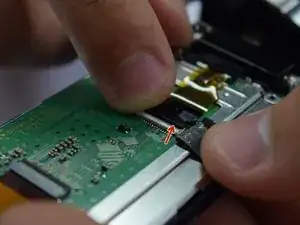

Отстегните маленький фиксатор от гибкого кабеля.

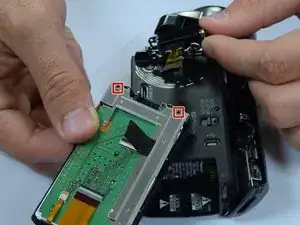

Удалите винты из металлической рамки.

Будьте внимательны при удержании экрана после откручивания рамки. Экран и все его компоненты не закреплены и могут развалиться.
