Замена материнской платы FujiFilm FinePix A340

Чтобы избежать риска поражения электрическим током, извлеките батареи перед выполнением следующих шагов.

Сдвиньте крышку батарейного отсека в сторону, чтобы освободить батареи.

Удалите пять винтов корпуса камеры с помощью отвертки три-точечной Y0.

Возьмите корпус руками и медленно оттяните внешнюю панель назад.

Найдите ЖК-экран и крепящий винт.

Удалите винт.

Аккуратно отведите ЖК-экран от платы, к которой он подключен.

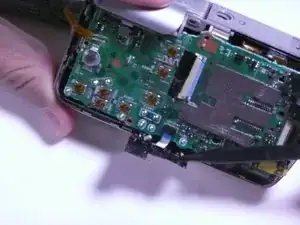

Оттолкните оба синих замка от держателя, чтобы отсоединить ленту ЖК-экрана.

Будьте осторожны при снятии ленты. Если Вы повредите её, потребуется замена.

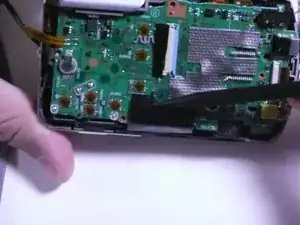

Аккуратно отсоедините ленту от мест её закрепления синими контактами.

Теперь, когда всё отсоединено от платы, снимите ЖК-экран.

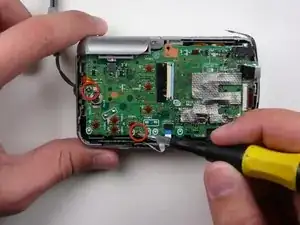

Удалите два винта, крепящие плату.

Снимите чёрную липкую ленту с платы и корпуса камеры.

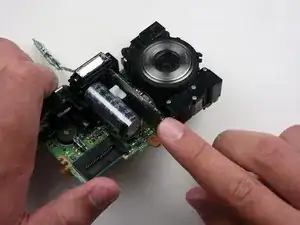

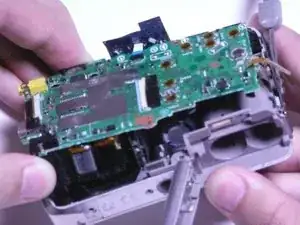

Осторожно оттяните плату от передней части камеры.

Будьте осторожны при снятии узла, чтобы не оборвать припойные выводы и не повредить сборку объектива.

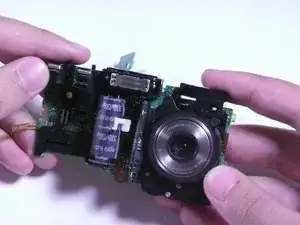

Снимите материнскую плату, потянув её прямо от узла.
