Замена AV-порта Fujifilm FinePix A350

Найдите крышку отсека для батарей на нижней стороне камеры, напротив стороны с кнопкой питания.

Большим пальцем сдвиньте крышку от центра камеры.

Откиньте крышку в свою сторону, чтобы открыть её. Батареи находятся на пружинах; после открытия крышки они выйдут настолько, чтобы их можно было вынуть вручную.

Найдите карту памяти в длинном тонком слоте над отсеком для батарей.

Большим пальцем толкните карту памяти глубже в камеру.

Карта памяти находится на пружине и выскочит из камеры настолько, чтобы её можно было вынуть вручную.

Найдите два винта 5,0 мм на нижней части камеры и удалите их с помощью трёхзубого отвёртки с битой Y0.

Найдите два винта 3,0 мм на стороне камеры с ремешком для запястья и удалите их с помощью трёхзубого отвёртки с битой Y0.

Найдите один винт 5,0 мм на противоположной стороне камеры и удалите его с помощью трёхзубого отвёртки с битой Y0.

Убедитесь, что батареи вынуты и камера не подключена к внешнему источнику питания. Никогда не прикасайтесь к внутренним элементам устройства при подаче питания.

Разведите корпус. Учтите, что корпус очень плотно закрыт и его будет трудно открыть. Используйте пластиковый инструмент для вскрытия по шву между двумя половинами корпуса и поместите два пальца в отсек для батарей, чтобы создать рычаг для разъединения. Отсек для батарей прикреплён к той половине корпуса, в которой находится объектив.

Когда две половины корпуса начнут расходиться, потяните ремешок для запястья от передней части камеры, чтобы снять его.

После снятия ремешка для запястья продолжайте осторожно разъединять две половины корпуса.

Наклоните заднюю половину корпуса отсека для батарей. Двигайтесь медленно, чтобы не повредить ленточный кабель, подключенный к экрану.

Найдите динамик на конце пары красного и чёрного проводов, соединяющих половины корпуса. Следите, чтобы не тянуть провода, иначе они могут оторваться от материнской платы и повредить камеру.

Сдвиньте амортизирующую прокладку динамика от задней половины корпуса и выньте её из посадочного гнезда.

После удаления прокладки динамика две половины корпуса будут соединены только ленточным кабелем, ведущим к экрану. Провода динамика останутся подключёнными к материнской плате.

Чтобы полностью снять динамик, используйте паяльник, чтобы отпустить припой на красном и чёрном проводах, соединяющих динамик с материнской платой. Обратите внимание, что чёрный провод идёт к клемме, расположенной ближе всего к внешней стороне камеры.

Если у вас нет опыта пайки или нужна шпаргалка, обратитесь к руководству iFixit по пайке.

Отпайка динамика не является обязательным шагом для последующих руководств.

Найдите четыре чёрных винта 3,0 мм, удерживающих тонкую чёрную пластиковую плёнку на задней стороне ЖК-экрана. Удалите их с помощью крестообразной отвёртки с битой #0.

После удаления винтов чёрную пластиковую плёнку и ЖК-экран можно снять, поднимая конец, противоположный прикреплённому ленточному кабелю.

Найдите широкий ленточный кабель, соединяющий экран с материнской платой.

Разместите большой палец у основания ленточного кабеля, где он подключается к материнской плате. Аккуратно вытяните ленточный кабель из разъёма, не поднимая и не отрывая его от материнской платы.

Ленточный кабель должен отсоединиться от материнской платы, но остаться подключённым к экрану, который теперь можно удалить из камеры.

Найдите четыре чёрных винта 3,0 мм на материнской плате и удалите их с помощью крестообразной отвёртки с битой #0.

Найдите два оранжевых ленточных кабеля рядом с разъёмом ЖК-экрана. Начиная с меньшего кабеля, используйте пинцет, чтобы сдвинуть два конца чёрного зажима от бледного пластикового разъёма.

С помощью пинцета аккуратно выньте меньший кабель из его разъёма.

Используйте пинцет, чтобы сдвинуть два конца чёрного зажима от бледного пластикового разъёма большого ленточного кабеля.

С помощью пинцета аккуратно выньте больший кабель из его разъёма.

Найдите третий ленточный кабель рядом с предыдущими двумя, но на нижней стороне платы.

Небольшим приподнимите плату, чтобы получить доступ к ленточному кабелю пинцетом. Извлеките кабель из его разъёма, следуя той же процедуре, что и выше.

После снятия этих трёх ленточных кабелей материнская плата будет соединена с корпусом только четвёртым ленточным кабелем и парой красного и чёрного проводов в одном углу.

Отделите материнскую плату от корпуса, потянув прямо вверх. Некоторая сопротивляемость нормальна; плата слабо удерживается пластиковыми защёлками и пазами. Она всё ещё будет подключена парой красного и чёрного проводов и четвёртым небольшим ленточным кабелем.

Найдите четвёртый ленточный кабель на нижней стороне платы, где красно-чёрные провода подключаются к отсеку батареи. В отличие от предыдущих ленточных кабелей, зажим белого цвета, а разъём — чёрного. Используйте пинцет, чтобы ослабить белый зажим перед отсоединением ленточного кабеля.

Чтобы полностью снять плату, используйте паяльник для выпаивания красного и чёрного проводов, соединяющих материнскую плату с отсеком батареи. Обратите внимание, что чёрный провод идёт к клемме, ближайшей к слоту для карты памяти.

Если у Вас нет опыта в пайке или требуется освежить навыки, обратитесь к руководству iFixit по пайке.

Выпаивание материнской платы не является предварительным условием для последующих руководств.

Найдите шесть винтов 4,0 мм, крепящих три металлические скобы к модулю объектива. Удалите их с помощью крестообразной отвёртки с битой #0.

С помощью пинцета снимите три металлические скобы, находящиеся под винтами.

Возьмите модуль объектива и аккуратно выньте его из корпуса камеры.

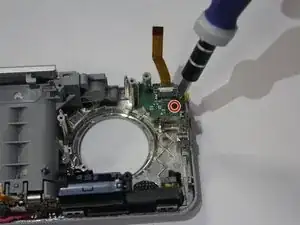

Найдите один винт 3,0 мм, крепящий AV-разъём к корпусу, и удалите его с помощью крестообразной отвёртки с битой #0.

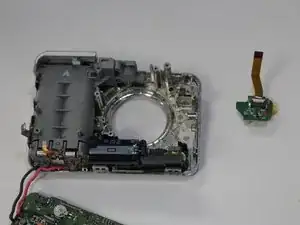

Большим и указательным пальцами осторожно поднимите AV-разъём вместе с его платой из корпуса камеры.
