Замена кольца увеличения видоискателя Canon PowerShot G1 X
Если колесико видоискателя на вашем Canon PowerShot G1 X сломано, используйте это руководство для замены колесика видоискателя.
Колесико видоискателя используется для регулировки уровня масштаба видоискателя. В зависимости от того, какая часть колесика повреждена, колесико может либо свободно вращаться, не изменяя масштаб, либо совсем не двигаться.
Перед использованием этого руководства проверьте, не мешают ли вращению колесика видоискателя посторонние частицы. Используйте зубочистку или ватную палочку, чтобы удалить мусор. Если мусор удалить не удаётся, следуйте этому руководству, чтобы снять колесико видоискателя и очистить всё загрязнение.
Перед началом работы убедитесь, что камера полностью выключена и отключена от источника питания.
Шаг 1
Чтобы начать снятие задней крышки корпуса камеры, выкрутите винт с крестообразным шлицем под панелью, закрывающей USB-разъёмы на боковой части камеры. Для этого винта используйте отвёртку Phillips Head 00.
Удалите винт, расположенный непосредственно под крышкой USB, показанной на втором фото. Для этого винта используйте отвёртку Phillips Head 00.
Шаг 2
После удаления первого винта переверните камеру на нижнюю сторону и выкрутите два винта, расположенные ближе к задней части корпуса. Передний винт можно оставить на месте. Для обоих винтов используйте отвёртку Phillips Head 00.
Шаг 3
Теперь перейдите на противоположную сторону от винта у панели USB и выкрутите два винта, удерживающие небольшую крышку динамика камеры. Для обоих винтов используйте отвёртку Phillips Head 00.
Шаг 4
Последний винт находится ближе к верхней стороне задней части камеры рядом с видоискателем. Выкрутите его с помощью отвёртки Phillips Head 00.
Шаг 5
Снимите боковую панель, закрывающую динамик, аккуратно оттянув её от корпуса камеры. Также можно использовать лопатки для создания рычага, чтобы помочь снять панель.
Шаг 6
Снимите заднюю крышку корпуса, аккуратно потянув. Также можно использовать лопатку, чтобы создать рычаг и помочь поддеть её.
Шаг 7

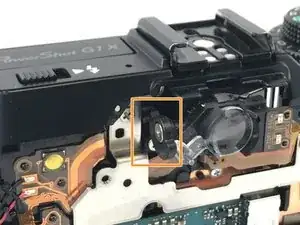

Найдите колесико увеличения видоискателя на задней части камеры.

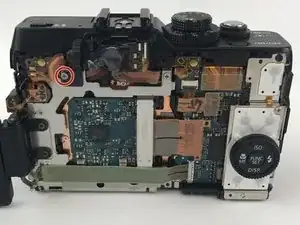

Удалите винт, используя отвёртку Phillips #000.
Осторожно, колесико увеличения видоискателя может выпасть, если камера находится в вертикальном положении.
Чтобы снять колесико видоискателя, потяните его влево и от корпуса камеры.
Шаг 8
Найдите фиксирующий штифт колесика увеличения видоискателя, как показано на первом изображении.
Ориентируйте фиксирующий штифт колесика увеличения видоискателя в том же положении, что и на первом изображении.

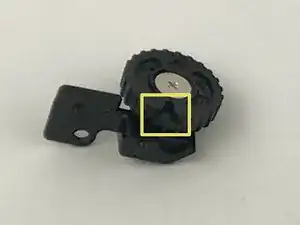

При повторной установке колесика видоискателя совместите вырез на колесике, показанный на втором изображении, с штифтом, показанным на первом изображении.
Это обеспечит полный диапазон движения колесика увеличения видоискателя. Неправильная ориентация приведёт к уменьшению диапазона движения, что может повредить видоискатель.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
