Руководство по замене крышки батареи Samsung S760

Камеры

Крышка батареи может легко сломаться, если быть неосторожным, так как она прикреплена всего лишь одним шарниром. В этом руководстве показано, как ее заменить.

Шаг 1

Поместив большой палец на крышку батареи, надавите наружу, от камеры в направлении, на которое указывает стрелка. Если все сделано правильно, когда крышка полностью отсоединится, зажим откроется.

Шаг 2

Наклоните камеру, чтобы аккуратно извлечь батареи из камеры.

Шаг 3

Все винты в этой камере откручиваются с помощью бит Philips #000. Также все размеры относятся к длинам винтов.

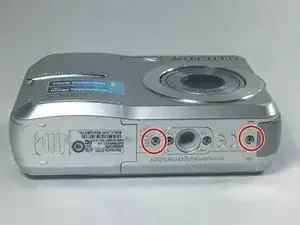

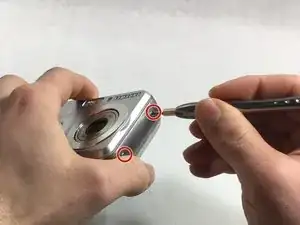

Найдите и удалите шесть винтов по 4 мм с боковых сторон камеры.

Шаг 4

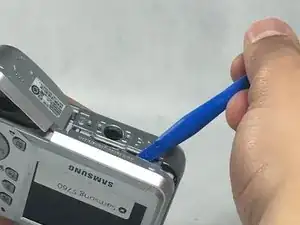

Используйте пластиковый инструмент для открытия, чтобы приподнять заднюю крышку, следуя по краю крышки при необходимости.

Шаг 5

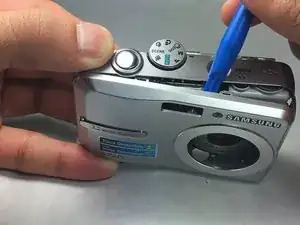

После снятия задней крышки используйте пластиковый инструмент для открытия, чтобы аккуратно снять переднюю крышку.

Шаг 6

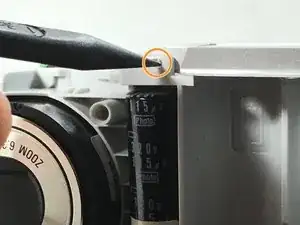

С помощью острого конца лопатки протолкните металлический штифт из шарнира так далеко, как сможете (обычно это будет наполовину).

Может быть сложно центрировать острый конец лопатки на штифтах, поэтому постарайтесь держать лопатку ближе к концу.

Шаг 7

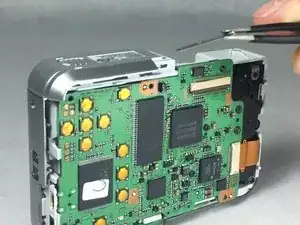

С помощью пинцета захватите и потяните за ту часть штифта, которая выступает из шарнира.

Шаг 8

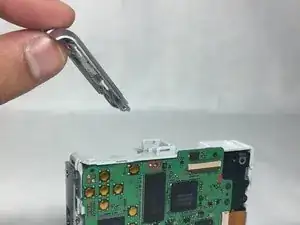

Потяните крышку батареи в том

Перевод руководства с ifixit.com
