Разборка логической платы Samsung S730

Удалите батареи, карту памяти и ремешок, если он имеется.

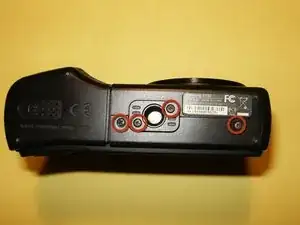

Удалите четыре винта на нижней стороне.

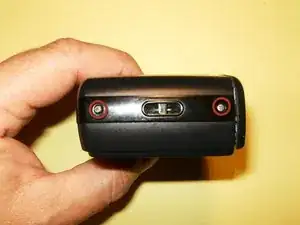

Удалите два винта на правой стороне.

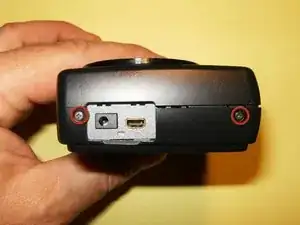

Удалите два винта с левой стороны.

Винты одинаковой длины. Нет смысла их разделять.

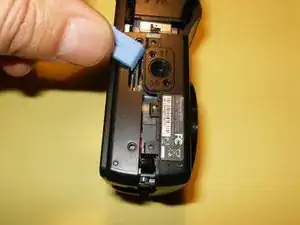

Разделите корпус начиная с отсека для батарей. Вы можете использовать инструмент для открытия или ногти для этого.

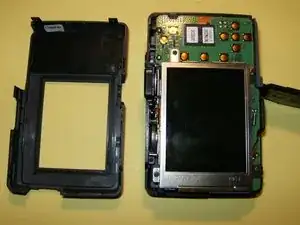

Когда корпус разделен, вы можете увидеть ЖК-дисплей в его держателе. ЖК-дисплей просто уложен в держатель.

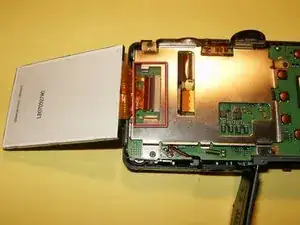

Осторожно извлеките ЖК-дисплей из держателя и просто поверните его в сторону. Пока не убирайте его. Вам нужно ослабить зажим на разъеме. Используйте ногти, чтобы подвинуть его в противоположном направлении от ЖК-дисплея, это откроет его.

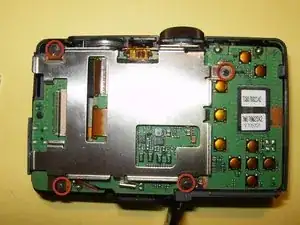

Удалите четыре винта из держателя ЖК-дисплея.

Держатель ЖК-дисплея удален с логической платы.

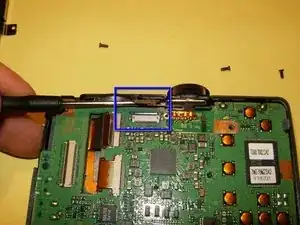

Отключите гибкий кабель от логической платы. Для этого нужно поднять коричневые вкладки с левой и правой стороны. Они должны сдвинуться вверх примерно на 3 мм. Это освободит гибкий кабель.

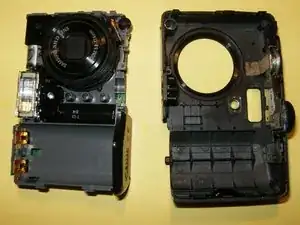

После отключения гибкого кабеля удалите переднюю часть корпуса.

Удалите CCD и гибкий кабель объектива из разъемов.

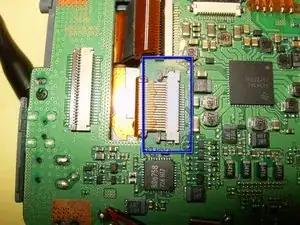

Чтобы освободить кабель CCD, аккуратно сдвиньте коричневые зажимы по бокам влево. Это освободит кабель.

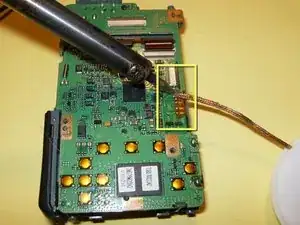

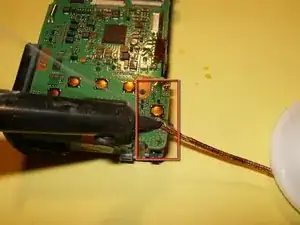

Отпаять разъем от верхней печатной платы. Используйте оплётку для запаивания и флюс для облегчения задачи.
