Замена LCD-дисплея Samsung S630
В данном руководстве показано, как заменить сломанный дисплей. Дисплей доступен у многих различных поставщиков и не должен стоить более 15 долларов. Ремонт быстрый и не требует специальных навыков, таких как пайка и т.д.
Шаг 1

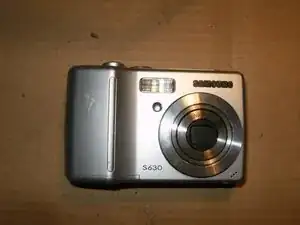

Вот моя камера Samsung S630. Небольшая, но с одним недостатком. LCD-дисплей был разбит.
Шаг 2

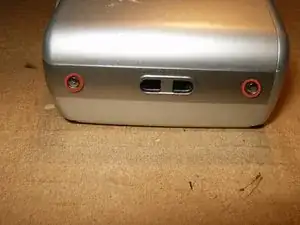

Удалите два винта с левой стороны.
Удалите два винта с правой стороны.

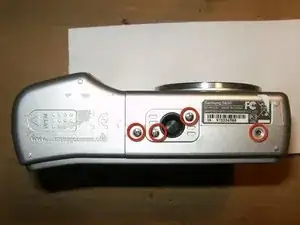

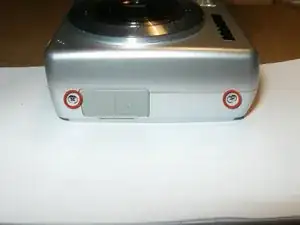

Удалите четыре винта на дне. Все восемь винтов одинаковые, так что не нужно беспокоиться о правильной позиции при сборке.
Шаг 3

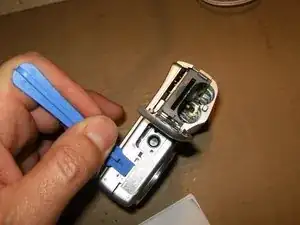

Откройте крышку батареи и аккуратно раскройте корпус. Начните с отсека для батареи и двигайтесь вокруг. Вы можете использовать инструмент для открытия или ногти. Также убедитесь, что открыли крышку USB-порта.
Шаг 4
Теперь вы видите LCD-дисплей.

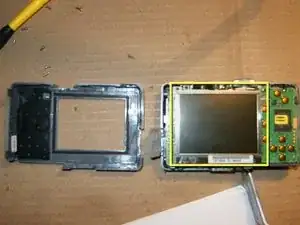

Осторожно переместите LCD из рамки и сложите его к нижней части камеры. Не пытайтесь удалить его. Он все еще подключен.

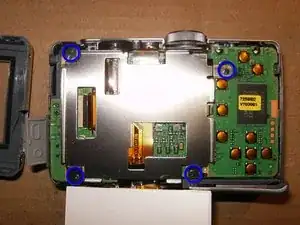

Удалите четыре винта, удерживающих рамку от логической платы.
Шаг 5

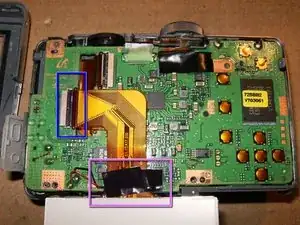

У данной камеры есть несколько каптоновых лент, удерживающих кабель на логической плате. Осторожно снимите её только с платы.
Откройте фиксатор на разъёме PCB и отключите кабель. Это отсоединит LCD от платы.

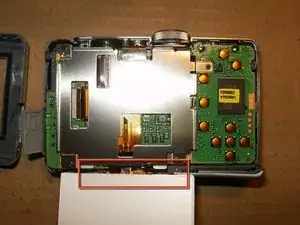

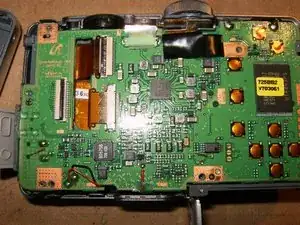

Так выглядит логическая плата без рамки и LCD.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
