Замена блока объектива Instax Mini 90

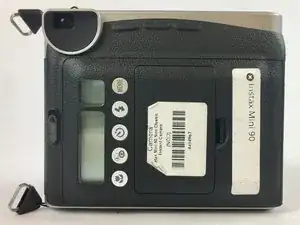

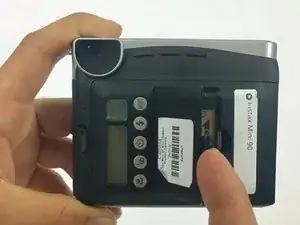

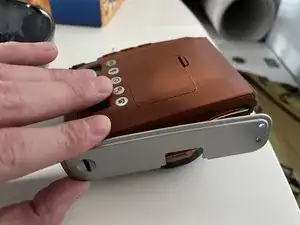

Отсек для батарей находится на задней стороне камеры. Найдите этот отсек и обратите внимание на правый край крышки отсека, чтобы обнаружить защёлку открытия.

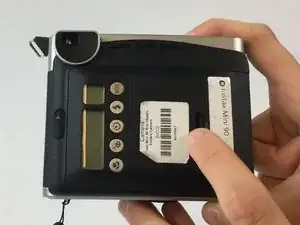

Сожмите защёлку внутрь в направлении крышки отсека для батарей. Это освободит крышку и позволит ей открыться.

Полностью откройте крышку и снимите её с камеры. Извлеките батарею и установите крышку обратно.

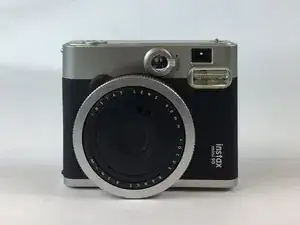

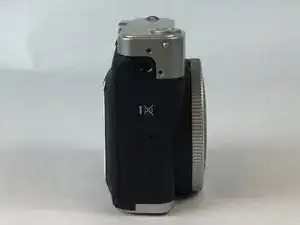

Поверните камеру так, чтобы лицевую сторону было видно. Чтобы найти левую сторону, поверните левую сторону камеры к себе.

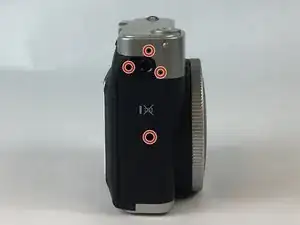

Выверните четыре винта длиной 4.75 мм крестовой отверткой Phillips #000.

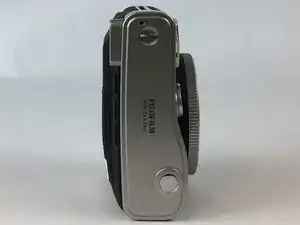

Глядя на левую сторону, откиньте верхнюю часть камеры к себе, чтобы обнаружить верхнюю сторону камеры.

Выверните винт длиной 9.75 мм, расположенный на верхней стороне камеры, крестовой отверткой Phillips #000.

Глядя на верхнюю часть камеры, переверните камеру на 180 градусов, чтобы обнаружить нижнюю сторону камеры.

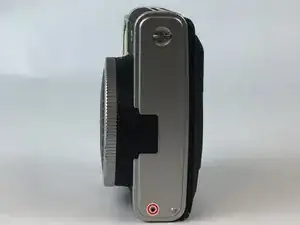

Выверните винт длиной 3.75 мм, расположенный на нижней стороне камеры, на этот раз крестовой отверткой Phillips #00.

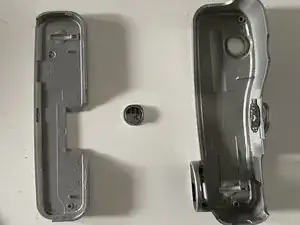

Снимите серебристую панель с верхней части камеры. Она слабо защёлкнута и должна сниматься легко.

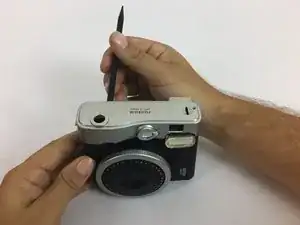

Используя тонкую лопатку, снимите хромированную пластиковую крышку, через которую выходит плёнка. Она защёлкнута на основном корпусе камеры и должна отойти при резком рывке.

Используя тонкую лопатку, подденьте серебристую панель с нижней части камеры.

Нижняя серебристая панель плотно защёлкнута вокруг области выброса плёнки, но не закреплена винтами или клеем. Убедитесь, что вы полностью отщёлкнули её (для этого может потребоваться усилие) перед удалением, чтобы не сломать её.

Над областью выброса плёнки находится винт длиной 4.75 мм. Используйте крестовую отвертку Phillips #000, чтобы удалить его.

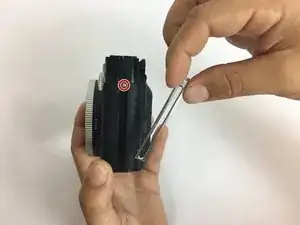

Крестовой отверткой Phillips #000 отвинтите крепления ремешка сверху и снизу камеры.

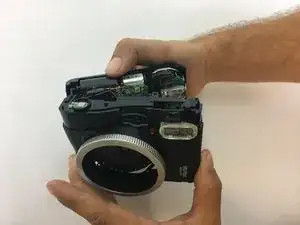

Откройте камеру, освободив защёлки сверху и снизу корпуса. Сверху находятся 2 защёлки, снизу — 2 защёлки. Как только две половины корпуса будут отцеплены, вы сможете легко раскрыть камеру руками.

Положите камеру на ровную поверхность обеими сторонами вверх.

Кнопка спуска сверху соединена двумя тонкими припаянными проводами (чёрным и красным) с основной платой. Будьте осторожны при раскрытии корпуса.

Избегайте касания области вокруг конденсатора вспышки (большой чёрный цилиндр), так как это может привести к неприятному (но неопасному) электрическому удару, даже при вынутой батарее.

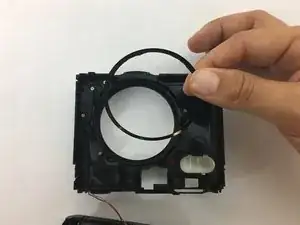

Отложите в сторону чёрную пластиковую петлю, находящуюся внутри отсека объектива.

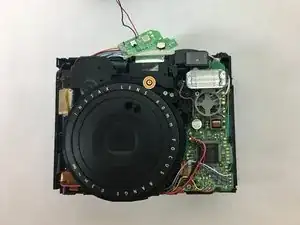

Используйте крестовую отвертку Phillips #000, чтобы удалить два винта длиной 3.75 мм, отмеченные на фотографии.

Отодвиньте в сторону материнскую плату, находящуюся под верхним винтом. Затем удалите отмеченный винт длиной 3.75 мм.

Удалите следующие два винта крестовой отверткой Phillips #000. Верхний винт длиной 1.75 мм направлен внутрь, к центру блока объектива. Нижний винт длиной 4.75 мм расположен справа от верхнего винта и направлен вниз в корпус камеры.

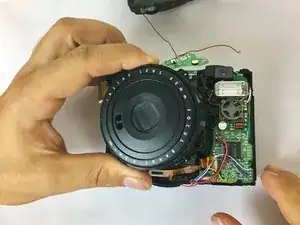

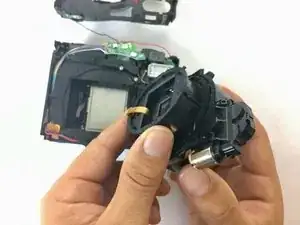

Поднимите блок объектива из корпуса камеры.

Толкните блок объектива к себе, чтобы вынуть его из корпуса.

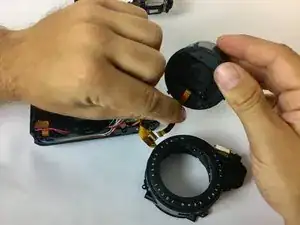

Отключите блок объектива от корпуса.
