Замена блока вспышки Fujifilm FinePix A350

Найдите крышку отсека для батарей на нижней стороне камеры, напротив стороны с кнопкой питания.

Большим пальцем сдвиньте крышку от центра камеры в сторону.

Откиньте крышку на себя, чтобы открыть её. Батареи зажаты пружиной; после открывания крышки они будут выступать настолько, чтобы их можно было вынуть вручную.

Найдите карту памяти в длинном тонком слоте над отсеком для батарей.

Большим пальцем нажмите на карту памяти, чтобы сдвинуть её глубже в камеру.

Карта памяти зажата пружиной и выскочит из камеры настолько, чтобы её можно было вынуть вручную.

Найдите две винты 5,0 мм на нижней части камеры и удалите их с помощью трёхгранной отвёртки с насадкой Y0.

Найдите две винты 3,0 мм на стороне камеры с ремешком для запястья и удалите их с помощью трёхгранной отвёртки с насадкой Y0.

Найдите один винт 5,0 мм на противоположной стороне камеры и удалите его с помощью трёхгранной отвёртки с насадкой Y0.

Убедитесь, что батареи извлечены и камера не подключена к внешнему источнику питания. Никогда не прикасайтесь к внутренним частям устройства при подаче питания.

Разомкните корпус. Учтите, что корпус очень плотно запаян и его будет трудно открыть. Используйте пластиковой монтажной лопаткой по шву между двумя половинами корпуса и вставьте два пальца в отсек для батарей, чтобы создать рычаг для разъединения. Отсек для батарей прикреплён к той половине корпуса, которая содержит объектив.

Когда две половины корпуса начнут расходиться, оттяните ремешок для запястья от передней части камеры, чтобы снять его.

После снятия ремешка для запястья продолжайте осторожно раздвигать две половины корпуса.

Наклоните заднюю половину корпуса отсека батарей. Действуйте медленно, чтобы не повредить ленточный кабель, соединяющийся с дисплеем.

Найдите динамик в конце пары красного и чёрного проводов, держащих половины корпуса вместе. Следите, чтобы провода не натянулись, иначе они могут оторваться от материнской платы и повредить камеру.

Сдвиньте амортизирующую прокладку динамика от задней половины корпуса и выведите её из держателя.

После снятия прокладки динамика две половины корпуса будут соединены только ленточным кабелем, идущим к дисплею. Провода динамика останутся подключёнными к материнской плате.

Чтобы полностью снять динамик, используйте паяльник, чтобы выпаять красный и чёрный провода, соединяющие динамик с материнской платой. Обратите внимание, что чёрный провод подсоединён к клемме, ближайшей к внешней части камеры.

Если у вас нет опыта пайки или нужен освежающий курс, обратитесь к руководству iFixit по пайке.

Выпаивание динамика не является обязательным для последующих руководств.

Найдите четыре винта 3,0 мм, удерживающие тонкую чёрную пластиковую плёнку на задней стороне ЖК-экрана. Удалите их с помощью крестовой отвёртки с насадкой #0.

После удаления винтов чёрную пластиковую плёнку и ЖК-экран можно снять, поддев конец, противоположный прикреплённому ленточному кабелю.

Найдите широкий ленточный кабель, соединяющий экран с материнской платой.

Разместите большой палец у основания ленточного кабеля, где он соединяется с материнской платой. Аккуратно вытяните ленточный кабель из разъёма, не поднимая и не оттягивая его от платы.

Ленточный кабель должен отсоединиться от материнской платы, но остаться подключённым к экрану, который теперь можно вынуть из камеры.

Найдите четыре чёрных винта 3,0 мм на материнской плате и удалите их с помощью крестовой отвёртки с насадкой #0.

Найдите два оранжевых ленточных кабеля рядом с разъёмом ЖК-экрана. Начиная с меньшего кабеля, используйте пинцет, чтобы сдвинуть два конца чёрного зажима от бледного пластикового разъёма.

С помощью пинцета аккуратно извлеките меньший кабель из его разъёма.

Используйте пинцет, чтобы сдвинуть два конца чёрного зажима от бледного пластикового разъёма большего ленточного кабеля.

С помощью пинцета аккуратно извлеките больший кабель из его разъёма.

Найдите третий ленточный кабель рядом с двумя предыдущими, но с нижней стороны материнской платы.

Небольшим приподнимите материнскую плату, чтобы получить доступ к ленточному кабелю пинцетом. Снимите кабель с его разъёма, следуя той же процедуре, что и выше.

После удаления этих трёх ленточных кабелей материнская плата будет соединена с корпусом только четвёртым ленточным кабелем и парой красного и чёрного проводов в одном углу.

Отделите материнскую плату от корпуса, потянув прямо вверх. Некоторое сопротивление нормально; плата слабо зафиксирована пластиковыми защёлками и пазами. Она всё ещё будет соединена парой красного и чёрного проводов и четвёртым небольшим ленточным кабелем.

Найдите четвёртый ленточный кабель на нижней стороне материнской платы в месте, где красно-чёрные провода подключаются к отсеку батареи. В отличие от предыдущих ленточных кабелей, зажим белый, а разъём чёрный. Используйте пинцет, чтобы ослабить белый зажим перед отключением ленточного кабеля.

Чтобы полностью снять плату, используйте паяльник для выпаивания красного и чёрного проводов, соединяющих материнскую плату с отсеком батареи. Обратите внимание: чёрный провод подключается к клемме, ближайшей к слоту для карты памяти.

Если у вас нет опыта пайки или требуется освежить навыки, обратитесь к руководству iFixit по пайке.

Выпаивание материнской платы не является обязательным требованием для последующих руководств.

Найдите шесть винтов 4,0 мм, фиксирующих три металлических кронштейна к оптическому блоку. Удалите их с помощью крестообразной отвёртки с битой #0.

С помощью пинцета снимите три металлических кронштейна, расположенных под винтами.

Возьмите за оптический блок и аккуратно выньте его из камеры.

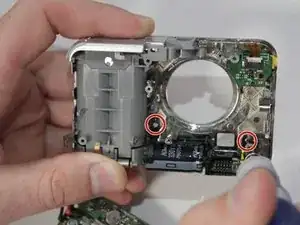

Найдите два винта 4,0 мм, удерживающие блок вспышки, и выкрутите их крестовой отвёрткой #0.

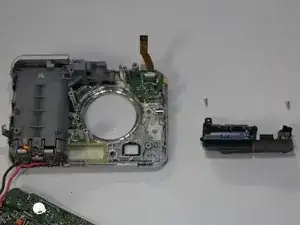

Снимите блок вспышки, захватив микросхему (не прикасаясь к подключённому конденсатору) и поднимая её вверх из корпуса камеры.
