Замена объектива

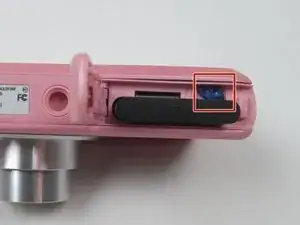

Поднимите маленький синий переключатель, чтобы освободить батарею. Удалите батарею.

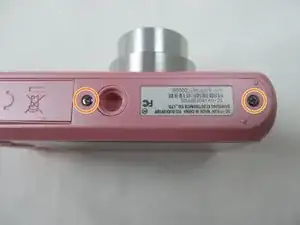

Удалите два винта Philips #000. Поместите винты на магнитную подушку или в безопасное место.

Вставьте пластиковый инструмент для открытия в угол около разъема Micro USB. Эта область позволит создать рычаг для снятия внешнего корпуса.

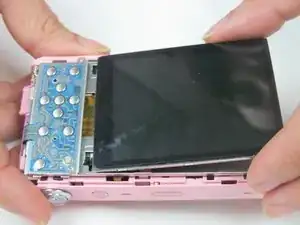

Используйте инструмент для открытия и свои пальцы, чтобы разделить внешний корпус. Удерживайте камеру и кнопки навигации меню на месте во время снятия корпуса.

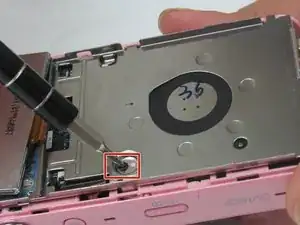

Открутите два маленьких винта Philips, крепящих внешний корпус к материнской плате. Используйте инструмент для открытия, чтобы отсоединить корпус от пластины, закрывающей материнскую плату.

Второй винт (справа вверху) находится под управляющей печатной платой. Плата закреплена на металлической пластине, которая удерживается клеящей лентой снизу и двумя зажимами (внизу слева). Вам нужно отогнуть пластину справа вверху, пока лента не порвется, а затем сдвинуть пластину вверх (относительно фотографии). Будьте осторожны, чтобы не потянуть и не порвать шлейф.

Отсоедините шлейф кнопок от материнской платы.

Будьте осторожны при снятии шлейфа.

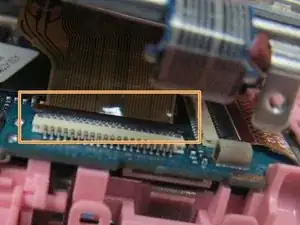

Поднимите металлический корпус одной рукой и используйте другую руку, чтобы отщелкнуть ZIF-разъем для удаления шлейфа дисплея.

Удалите дисплей и кнопки.

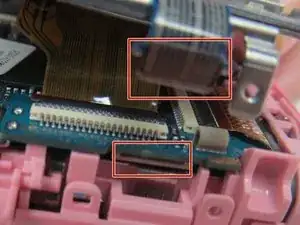

Освободите зажим на двух шлейфах, соединенных с объективом камеры.

Будьте осторожны при снятии шлейфов. Они хрупкие и могут порваться.

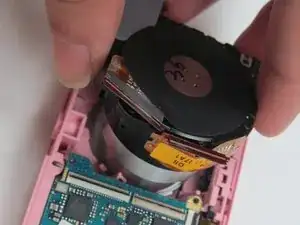

Вытащите объектив из основания камеры.
