Замена объектива Ricoh YF-20 Super
В этой процедуре снимаются задняя и передняя крышки камеры. После этого объектив можно извлечь из корпуса камеры.
Шаг 1

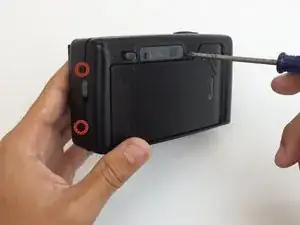

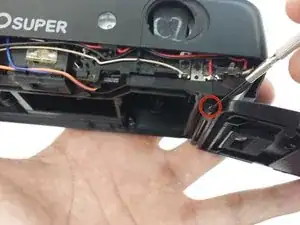

Отверткой отвинтите отмеченные винты с левой, правой, нижней и задней сторон камеры.
Шаг 2

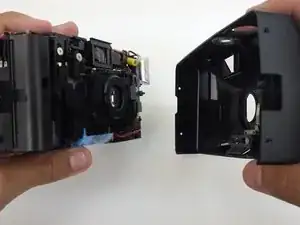

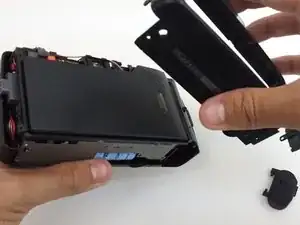

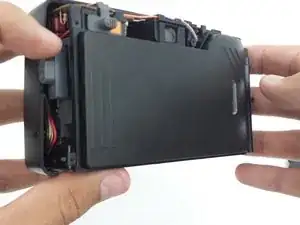

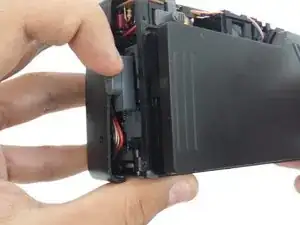

Ослабьте заднюю крышку с обеих сторон камеры — с левой и с правой. Снимите заднюю крышку.
Крышка отсека батареек может отвалиться, так как нигде не зафиксирована.
Шаг 3
Откройте отсек плёнки.
Нажмите пальцем на верхнюю часть серого зажима с левой стороны камеры.
Шаг 4
Снятие дверцы отсека плёнки не обязательно. Тем не менее это может облегчить манипуляции на последующих шагах.

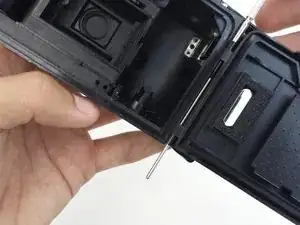

Используйте тонкий предмет, например зубочистку или маленькую отвёртку, чтобы надавить на металлический штифт, удерживающий дверцу отсека плёнки.

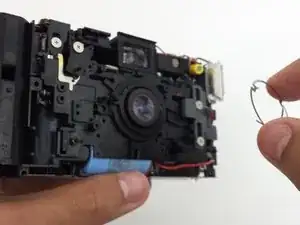

Пальцами полностью снимите металлический штифт.
Снимите дверцу отсека плёнки.
Шаг 5

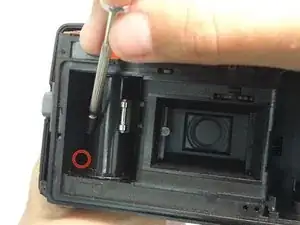

Используйте отвёртку с тонким стержнем и отверните два отмеченных винта внутри отсека плёнки.
Шаг 6

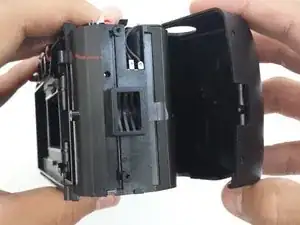

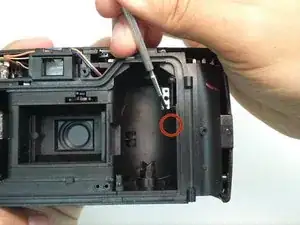

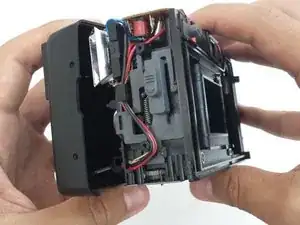

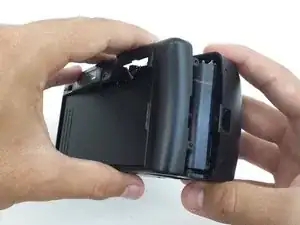

Ослабьте переднюю крышку с левой и правой сторон камеры.
Снимите переднюю крышку.
Шаг 7
Объектив прикреплён только к основному корпусу камеры. Отложите переднюю и заднюю крышки в сторону.

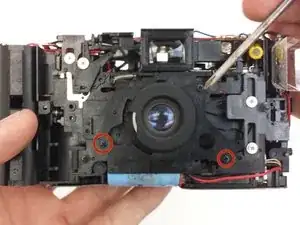

Отверните три винта на внешней пластиковой панели, закрывающей объектив.
После снятия винтов внешняя панель может быть удалена.
Шаг 8

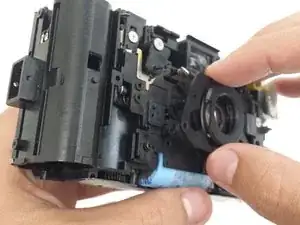

Снимите кольцевую металлическую распорку.

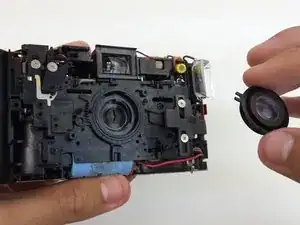

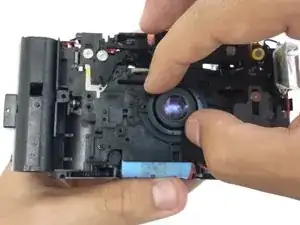

Пальцами или пинцетом извлеките объектив из камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
