Замена вспышки камеры Samsung Galaxy Camera

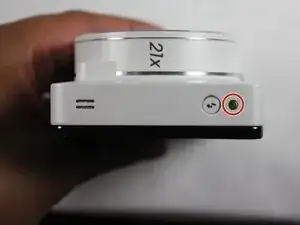

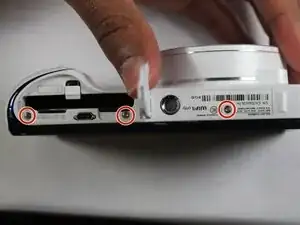

Начните с выкручивания винтов диаметром 3/16".

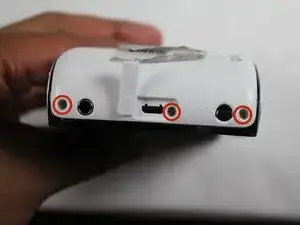

Переверните устройство и удалите дополнительные винты диаметром 3/16".

Переверните устройство и удалите дополнительный винт диаметром 3/16".

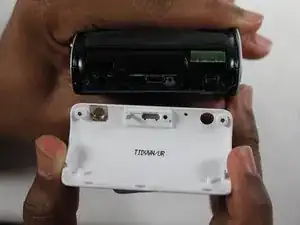

Снимите белую защитную пластину.

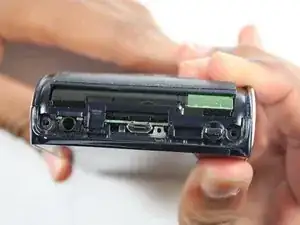

С помощью пластиковых инструментов подденьте корпус камеры с нижней стороны.

Может потребоваться умеренное усилие из-за герметизирующего клея.

Аккуратно отсоедините разъём от материнской платы.

Выкрутите винты материнской платы. Всего 4 винта диаметром 3/32" и 3 винта диаметром 5/32".

Выкрутите винты объектива. Есть 1 чёрный винт диаметром 4/32", 3 чёрных винта диаметром 3/16" и 2 белых винта диаметром 5/32".

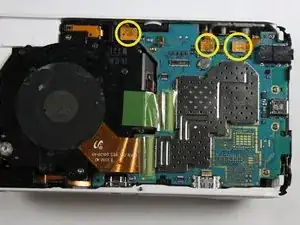

Отсоедините эти разъёмы от материнской платы.

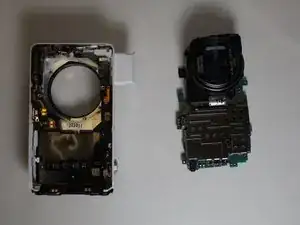

Извлеките материнскую плату и объектив из корпуса.

Выкрутите все отмеченные винты. Рядом со вспышкой находится 1 винт длиной 1/8", 1 винт длиной 9/32", фиксирующий кнопку вспышки, 2 винта длиной 5/32", расположенные на серой рамке вспышки, и 2 винта длиной 5/32", которые крепят рамки кабелей в верхнем левом углу.

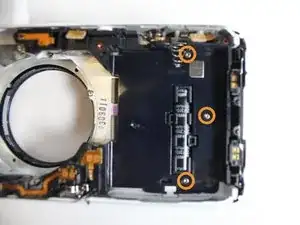

Выкрутите 3 винта длиной 5/32", закрывающих пластину батареи.

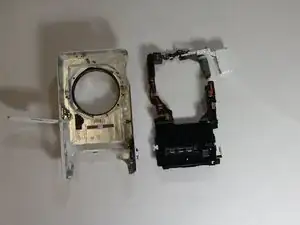

Чёрные пластины на другой стороне можно снять после выкручивания этих винтов.

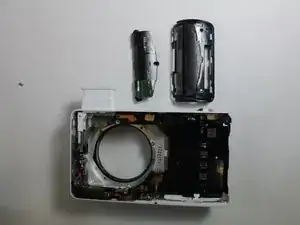

Извлеките вспышку и отсек батареи из устройства.
