Замена экрана дисплея Samsung DV180F
Работа заключается в разборке камеры с помощью отвертки Phillips 000 и самого маленького инструмента для вскрытия, чтобы заменить задний светодиодный экран. Для извлечения экрана необходимо отжать зажимы, приподняв наружный слой, защищающий материнскую плату. Это позволит отсоединить цифровые шлейфы, подключенные к материнской плате.
Шаг 1

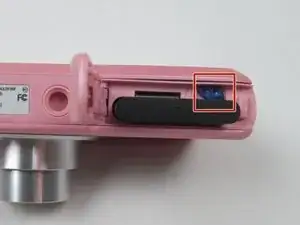

Используйте лопаточку, чтобы отодвинуть выделенный синий защёлк в сторону от батареи в направлении стрелки. Извлеките батарею.

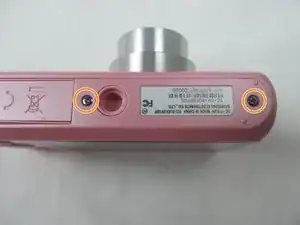

Используйте биту Phillips 000, чтобы выкрутить все винты по периметру устройства. Отложите их в сторону.

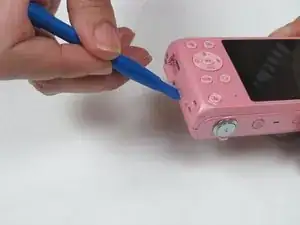

Используйте небольшой пластиковый инструмент для вскрытия в месте стыка рядом с разъёмом Micro USB. Отсоедините пластиковый корпус от устройства.
Шаг 2
Снимите наружный корпус, удерживающий заднюю часть камеры. Передний корпус оставьте на месте.

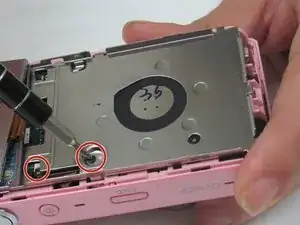

Используйте отвертку Phillips, чтобы выкрутить два маленьких винта, крепящих наружный корпус к материнской плате.
Используйте инструмент для поддёма, чтобы отщёлкнуть корпус от пластины, закрывающей материнскую плату.
Шаг 3

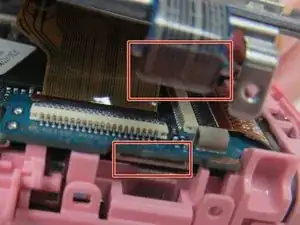

Отсоедините шлейф от корпуса кнопок, подключённый к материнской плате.
Удерживая металлический корпус в стороне, защёлкните разъём шлейфа назад. Снимите шлейф дисплея.

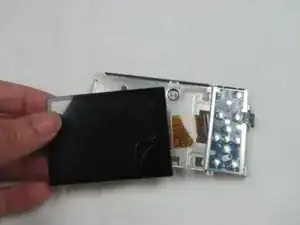

Установите новый экран, затем соберите устройство, повторив все эти шаги в обратном порядке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
