Замена внутренней microSD в Ricoh Theta S
Это руководство покажет шаги, необходимые для замены внутренней microSD-карты памяти в Ricoh Theta S. Учтите, что любая замена или разборка оригинального изделия может лишить вас гарантии производителя.
Шаг 1
Подденьте лопаткой маленький пластиковый квадратик, расположенный на днище устройства.
Сдвиньте лопаткой, чтобы снять пластиковую крышку.
Шаг 2
Выверните четыре винта 3 мм, расположенные на днище устройства. Для этого потребуется крестовая отвёртка Phillips №00.
Шаг 3
Вставьте пластиковый инструмент для вскрытия между панелями, как показано.
Нажмите, чтобы отщёлкнуть 9 пружинных защёлок, расположенных по периметру устройства.
Поднимите панель с устройства.
Шаг 4
Аккумулятор расположен ближе к нижней части устройства.
Переверните пластик с термопастой так, чтобы он лежал сверху на аккумуляторе.
Шаг 5
Подденьте аккумулятор и извлеките его из устройства, начиная с конца, ближайшего к камере.
Шаг 6

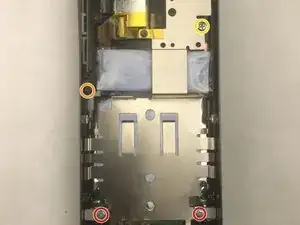

Снимите два винта Phillips 2 мм.
Снимите чёрный винт Phillips 2 мм.
Снимите винт Phillips 1,5 мм.
Шаг 7

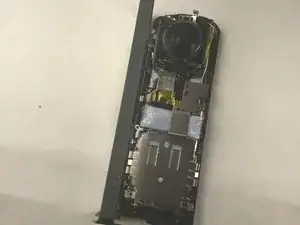

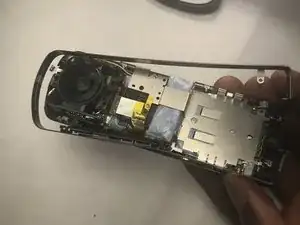

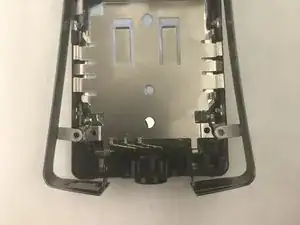

Аккуратно отведите боковую панель от корпуса камеры.
Шаг 8

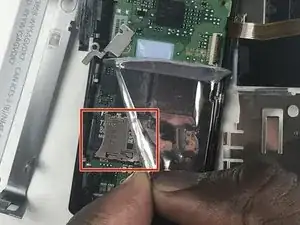

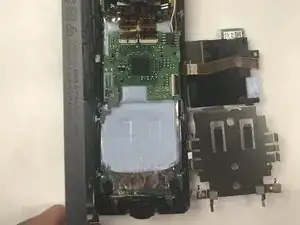

Поднимите пластик с термопастой, чтобы открыть термоленту, закрывающую плату.
Отогните нижний левый угол термоленты, чтобы обнажить слот для microSD на плате.
Шаг 9

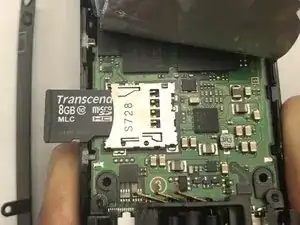

Сдвиньте microSD-карту внутрь, со стороны.
Когда раздастся щелчок, оттяните отвёртку, чтобы карта выскочила из слота.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
