Очистка объектива и сенсора камеры Samsung Galaxy

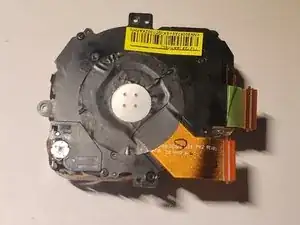

Если перед вами лежит снятый оптический блок, вы можете начать.

Обратите внимание, что может быть черная лента, которую я уже удалил.

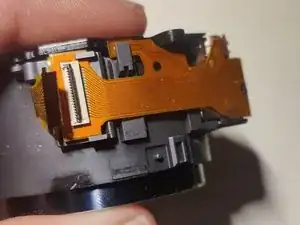

Откройте разъем кабеля, аккуратно приподняв фиксатор вверх (на этом изображении, слева направо).

Когда он открыт, фиксатор должен указывать прямо вверх.

Осторожно вытяните кабель из разъема

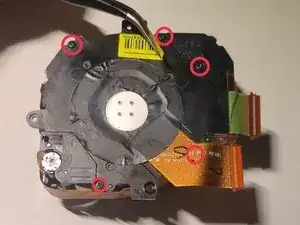

Возьмите отвертку Philips #000 и удалите 5 винтов.

Обратите внимание, что есть два сокрытых винта. Один находится под желтой наклейкой, другой под кабелем.

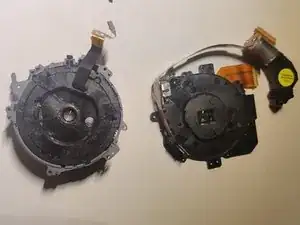

Теперь оптический блок должен отделяться от блока с сенсором. (Оптический блок слева, блок сенсора справа)

Эти шаги должны выполняться очень аккуратно. Технически было бы правильно проводить их в чистой комнате, но очень хорошие результаты можно достичь и без нее.

Очистите стекло оптического блока изопропанолом и воздухом.

Затем очистите защитное стекло сенсора снаружи.

Теперь используйте любой подходящий предмет, чтобы аккуратно приподнять защитное стекло сенсора. Они останутся соединенными, но образуется зазор для очистки.

Теперь сенсор и защитное стекло можно очистить изнутри.

Перед сборкой выполните визуальный осмотр, чтобы убедиться, что загрязнение действительно удалено. Обычные ватные палочки могут оставлять волокна, которые необходимо удалить при дополнительной очистке, если это необходимо. Полосы также могут появляться при особенно тяжелом загрязнении. В таких случаях необходимо очистить снова.
