Замена переднего ЖК-экрана Samsung DV300F
В этом руководстве описывается, как заменить передний ЖК-экран Samsung DV300F. В процессе задействовано много маленьких винтов.
Если на вашем Samsung DV300F появляются чёрные пятна, изменённые по цвету участки или размытые фрагменты, пришло время заменить ЖК-экран.
Шаг 1
Удалите два чёрных винта 4,2 мм с правой стороны камеры, используя отвертку Phillips #0.
Удалите два чёрных винта 4,2 мм с левой стороны камеры, используя отвертку Phillips #0.
Удалите два чёрных винта 4,2 мм на нижней части камеры, используя отвертку Phillips #0.
Шаг 2
Осторожно снимите заднюю крышку камеры.
Шаг 3
Снимите переднюю панель камеры.
Извлеките передний ЖК-экран из передней панели рядом с объективом.
Шаг 4
Снимите синюю кнопку управления с её места рядом с ЖК-экраном.
Потяните гибкий шлейф, чтобы отключить синюю кнопку управления от камеры.
Шаг 5
Осторожно извлеките задний ЖК-экран из его посадочного места.
Шаг 6
Переверните чёрный фиксатор, где задний ЖК-экран соединяется с платой.
Потяните ленту-соединение, чтобы отключить задний ЖК-экран от платы.
Шаг 7

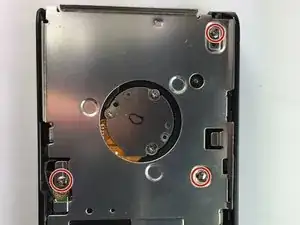

Отвинтите три серебристых винта 4,5 мм с платы, используя отвертку Phillips #0.
Снимите крышку платы.
Шаг 8

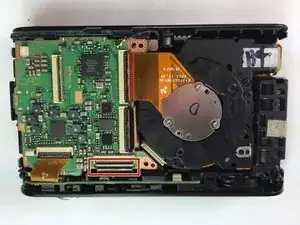

Переверните чёрный фиксатор, где передний ЖК-экран соединяется с платой.
Потяните ленту-соединение, чтобы отключить передний ЖК-экран от платы.
Это можно легко сделать пальцами.

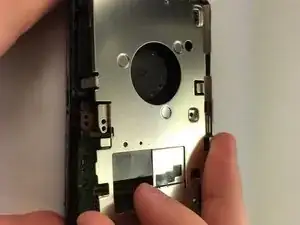

Снимите передний ЖК-экран с передней части камеры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
