Замена объектива Samsung DV300F

Отвинтите два черных винта 4,2 мм с правой стороны камеры с помощью отвертки Phillips №0.

Отвинтите два черных винта 4,2 мм с левой стороны камеры с помощью отвертки Phillips №0.

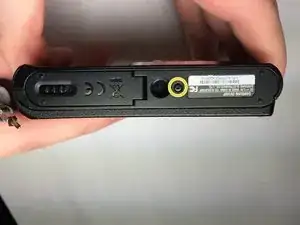

Отвинтите два черных винта 4,2 мм снизу камеры с помощью отвертки Phillips №0.

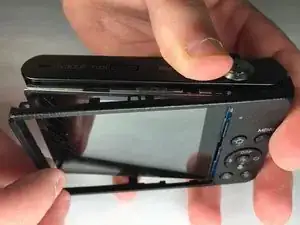

Осторожно снимите заднюю крышку корпуса камеры.

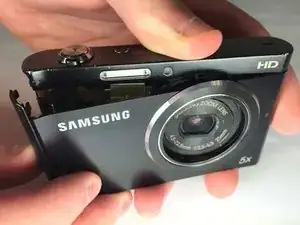

Снимите переднюю крышку корпуса камеры.

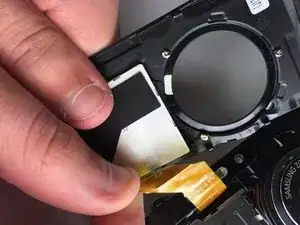

Извлеките передний ЖК-экран из передней крышки рядом с объективом.

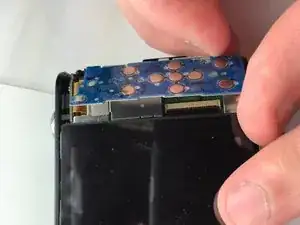

Снимите синюю кнопку управления с её посадочного места рядом с ЖК-экраном.

Потяните ленточный кабель, чтобы отключить синюю кнопку управления от камеры.

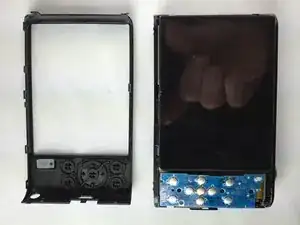

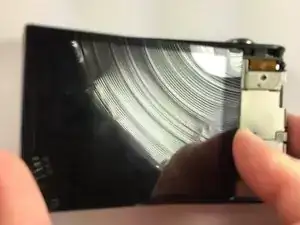

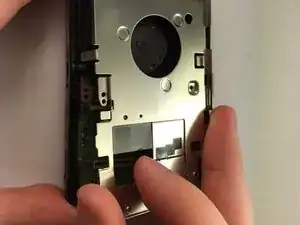

Осторожно извлеките задний ЖК-экран с его места.

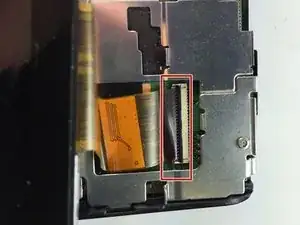

Переверните черную защелку, где задний ЖК-экран подключается к плате.

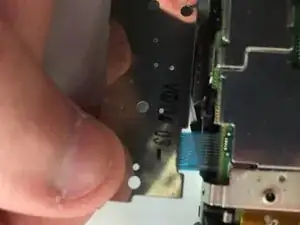

Потяните ленту-разъёма, чтобы отключить задний ЖК-экран от платы.

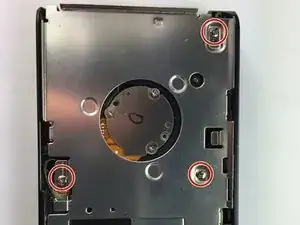

Отвинтите три серебристых винта Phillips №0 длиной 4,45 мм с крышки платы.

Снимите крышку платы.

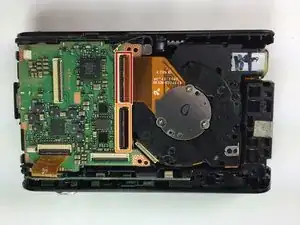

Переверните первую черную защелку, соединяющую объектив с платой.

Переверните вторую черную защелку, соединяющую объектив с платой.

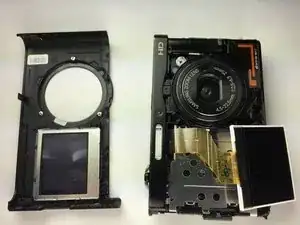

Выдвиньте объектив с передней стороны, чтобы извлечь его из камеры.
