Замена кнопки съемки Samsung Galaxy Camera

Начните удаление винтов 3/16" на устройстве.

Поверните устройство и снимите дополнительные винты 3/16".

Поверните устройство и снимите дополнительный винт 3/16".

Снимите белую крышку.

С помощью пластиковых лопаток подденьте камеру снизу.

Для этого может потребоваться умеренное усилие из‑за уплотнительного клея.

Осторожно отсоедините разъем от материнской платы.

Открутите винты материнской платы. Есть 4 винта 3/32" и 3 винта 5/32".

Открутите винты объектива. Один чёрный винт 4/32", три чёрных винта 3/16" и два белых винта 5/32".

Оттяните эти разъемы от материнской платы.

Поднимите материнскую плату и объектив из корпуса.

Снимите все винты, выделенные кругом. Один винт 1/8" рядом с вспышкой, один винт 9/32", удерживающий кнопку вспышки, два винта 5/32" на серой рамке для вспышки и два винта 5/32", удерживающие кабельные рамки в верхнем левом углу.

Открутите три винта 5/32", которые закрывают батарейную пластину.

Чёрные пластины на другой стороне можно снять после выкручивания этих винтов.

Выньте вспышку и корпус батареи из устройства.

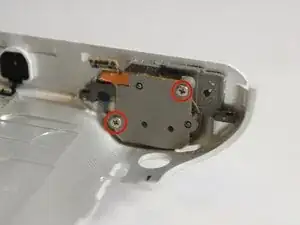

Открутите два винта 5/32" на серой пластине.

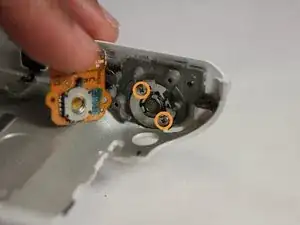

Отодвиньте пластину в сторону и открутите два винта 1/8" на кнопке.

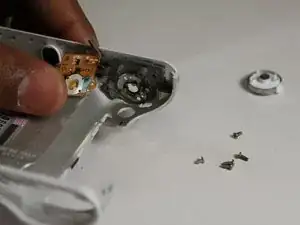

Кнопка съемки теперь может быть снята.
