Замена механизма кнопок Ricoh YF-20 Super
Это руководство по замене механизма кнопок в Вашем Ricoh YF-20 Super. Если механизм неисправен, это руководство покажет, как заменить деталь и восстановить работу кнопок.
Прежде чем начать, знайте, что внутри камеры находится специальная деталь, обеспечивающая работу кнопок. Со временем эта деталь может износиться или сломаться, из-за чего кнопки будут работать некорректно. Учтите, что потребуется аккуратная разборка.
Чтобы добраться до этой детали, нужно снять внешние крышки камеры. Это подразумевает откручивание нескольких винтов и аккуратное разъединение крышек. Внутри мы найдём деталь механизма кнопок, обычно расположенную у верхней или передней части камеры.
Следите за дополнительными винтами или защёлками, удерживающими механизм кнопок. Их нужно удалить, прежде чем заменить деталь.
Удачи в замене механизма кнопок на Ricoh YF-20 Super! Это руководство поможет выполнить замену эффективно.
Шаг 1
Используйте отвёртку и открутите указанные винты с левой, правой, нижней и задней сторон камеры.
Шаг 2
Ослабьте заднюю крышку с обеих — левой и правой — сторон камеры. Снимите заднюю крышку.
Крышка отсека батареек может оторваться, так как она ни к чему не прикреплена.
Шаг 3
Откройте отсек для плёнки.
Нажмите пальцем сверху на серый фиксатор с левой стороны камеры.
Шаг 4
Снятие дверцы отсека для плёнки необязательно. Однако это может облегчить манипуляции на следующих шагах.
Используйте тонкий предмет, например зубочистку или маленькую отвёртку, чтобы надавить на металлический штифт, удерживающий дверцу отсека для плёнки.
Пальцами полностью выньте металлический штифт.
Снимите дверцу отсека для плёнки.
Шаг 5
Используйте отвёртку с тонким стержнем и открутите два указанных винта внутри отсека для плёнки.
Шаг 6
Ослабьте переднюю крышку с левой и правой сторон камеры.
Снимите переднюю крышку.
Шаг 7

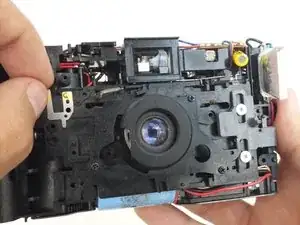

Снимите и отложите в сторону переднюю и заднюю крышки.

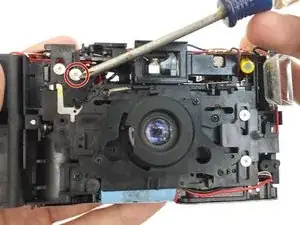

Открутите винт, который фиксирует распорку передней панели.

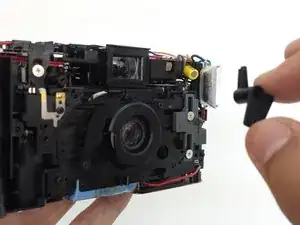

Извлеките распорку.
Шаг 8

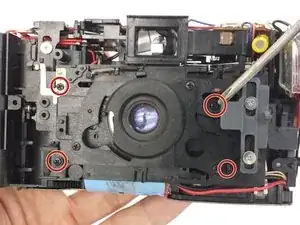

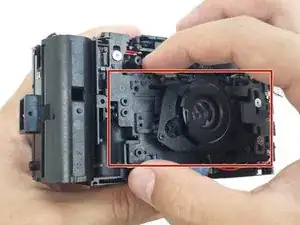

Открутите четыре винта, удерживающие переднюю лицевую панель.
Верхний левый винт также держит металлическую скобу.
Снимите металлическую скобу.
Шаг 9

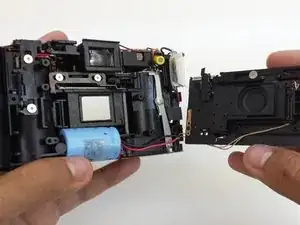

После снятия металлической скобы на предыдущем шаге передняя лицевая панель может быть удалена.
Передняя лицевая панель соединена с корпусом камеры двумя тонкими проводами. Аккуратно снимите панель и полностью отделите её от корпуса камеры.
Шаг 10

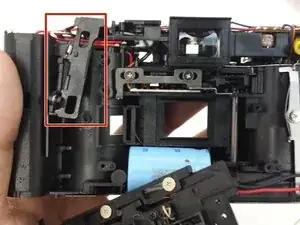

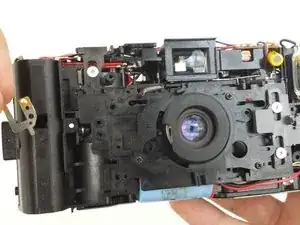

Открутите два винта, которые удерживают механизм кнопок на месте.

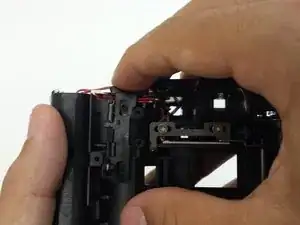

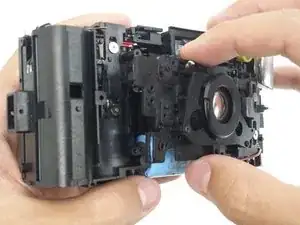

Нажмите вниз на механизм кнопок, чтобы отщёлкнуть его от корпуса камеры. При нажатии низ механизма должен выдвинуться наружу.
Шаг 11

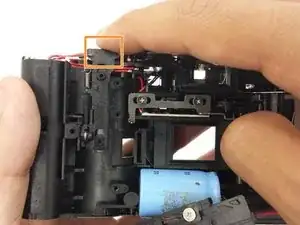

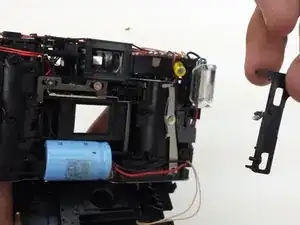

Аккуратно поднимите механизм кнопок, снимая пружину в верхней части механизма с места её крепления к корпусу камеры.

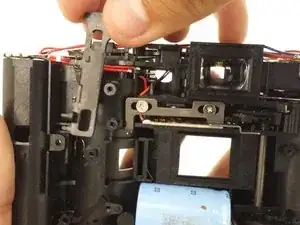

Извлеките механизм кнопок.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы в переработчике с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
