Замена панели кнопок управления задней части Samsung DV180F
В данном руководстве показано, как заменить панель задних кнопок Samsung DV180F в случае повреждения. Эта процедура очень проста, так как устройство не требуется полностью разбирать. Достаточно ослабить несколько винтов и отключить соединительные ленты.
Шаг 1
Убедитесь, что камера выключена, и аккумулятор извлечен перед началом.

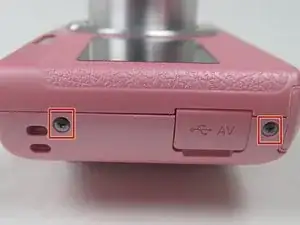

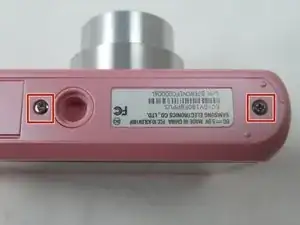

Удалите два внешних винта с камеры с помощью отвертки Philips 000.
Шаг 2

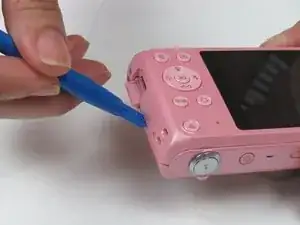

Вставьте пластиковый инструмент для вскрытия в щель между корпусом камеры и задней панелью.
Подденьте правую сторону камеры, чтобы отделить заднюю панель.
Шаг 3

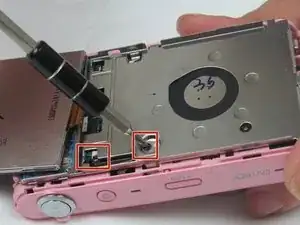

После открытия камеры удалите два внутренних винта с помощью отвертки Philips 000.
Шаг 4

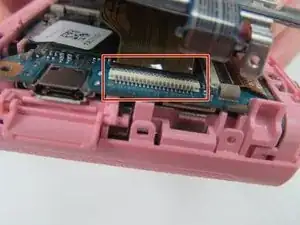

Используйте пластиковый инструмент для вскрытия, чтобы освободить замок, удерживающий receptor ленты с правой стороны материнской платы.
Ленты должны быть разблокированы перед удалением, чтобы избежать повреждений.
Шаг 5
Осторожно поднимите плату из камеры.

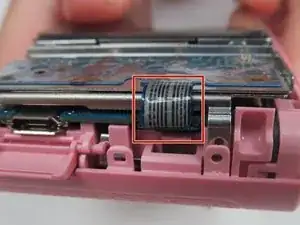

Удалите замок receptor дисплея, чтобы снять заднюю панель с материнской платы.
Шаг 6

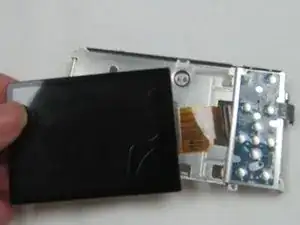

Удалите задний дисплей.

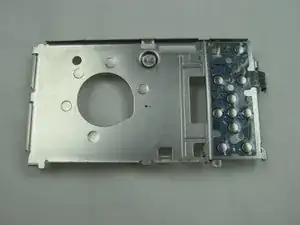

Замените панель задних кнопок.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
