Замена крышки объектива Ricoh YF-20 Super

Используйте отвертку, чтобы отвинтить указанные винты слева, справа, снизу и сзади камеры.

Ослабьте заднюю крышку с левой и с правой стороны камеры. Снимите заднюю крышку.

Крышка отсека батареи может отвалиться, так как она ничем не закреплена.

Откройте отсек для пленки.

Нажмите пальцем на серый защелкивающий элемент сверху на левой стороне камеры.

Снятие крышки отсека для пленки не обязательно. Тем не менее это может облегчить манипуляции на следующих шагах.

Используйте тонкий предмет, например зубочистку или маленькую отвертку, чтобы надавить на металлический штифт, удерживающий дверцу отсека для пленки.

Пальцами полностью извлеките металлический штифт.

Снимите дверцу отсека для пленки.

Используйте отвертку с тонким стержнем и отвинтите два указанных винта внутри отсека для пленки.

Ослабьте переднюю крышку с левой и правой стороны камеры.

Снимите переднюю крышку.

Крышка объектива прикреплена только к передней крышке камеры. Отложите остальную часть камеры в сторону.

Чтобы добраться до крышки объектива, нужно снять механизм зума.

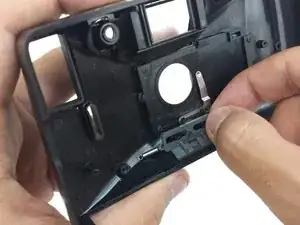

Отвинтите три винта на передней крышке, которые удерживают механизм зума.

Снимите механизм зума.

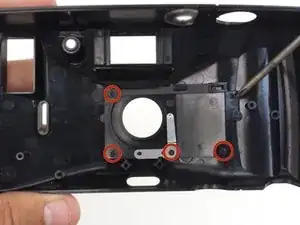

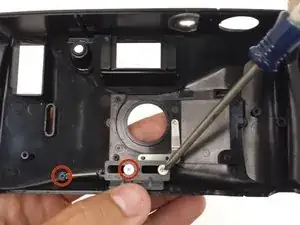

Отвинтите пять винтов, которые удерживают плату крышки объектива и металлическую скобу.

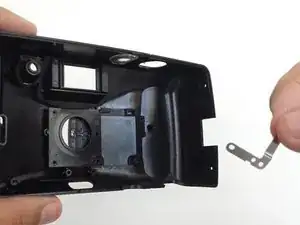

Снимите металлическую скобу.

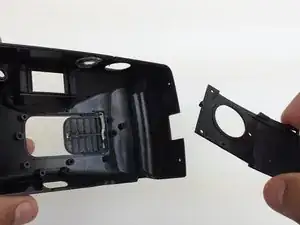

Снимите плату крышки объектива.

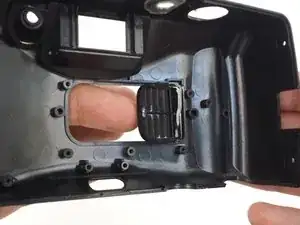

Чтобы снять крышку объектива, толкните крышку объектива с внешней стороны передней крышки внутрь передней крышки.

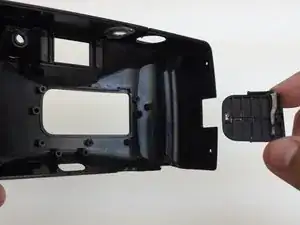

Снимите крышку объектива.

Металлический рычаг, прикрепленный к крышке объектива, не закреплен прочно и может отвалиться.
