Замена кнопки записи Panasonic HDC-TM15

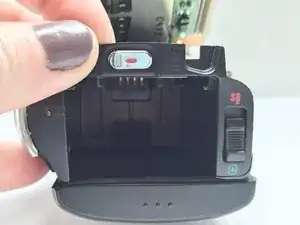

Кнопка записи расположена на заднем торце камеры, рядом с аккумулятором. Если кнопка записи не функционирует должным образом, её необходимо заменить. В этом руководстве показано, как владельцу Panasonic HDC-TM15 удалить сломанную кнопку и установить новую.
Шаг 1

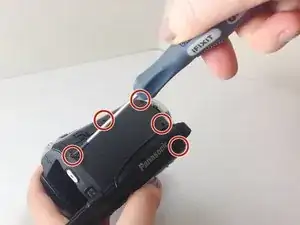

Используя крестовую отвёртку Phillips #00, выкрутите пять винтов 0,5 мм Phillips #00 на стороне с ручным ремнём видеокамеры.
Шаг 2

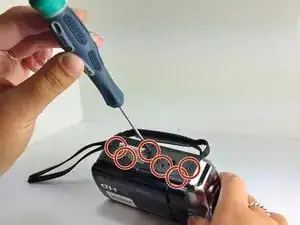

Выкрутите шесть винтов 0,5 мм Phillips #00 на нижней стороне видеокамеры.
Шаг 3

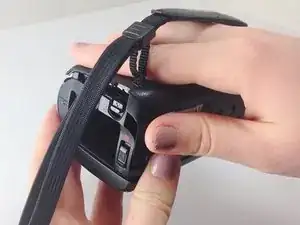

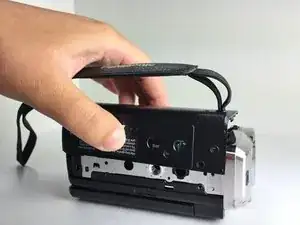

После того как все одиннадцать винтов будут удалены, просуньте руку через ремень и потяните боковую крышку, пока она полностью не снимется.

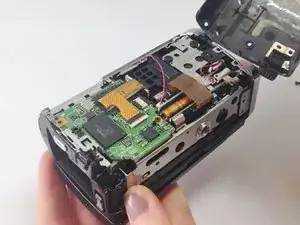

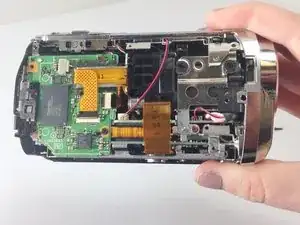

Внутренняя часть видеокамеры теперь должна быть полностью открыта, как показано на фотографиях.
Шаг 4

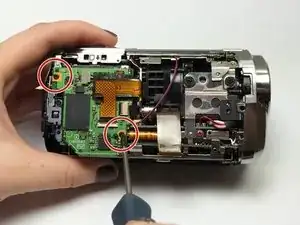

Выкрутите два чёрных винта Phillips #00 1 мм в углах зелёного слота для карты памяти.
Винты должны быть окружены оранжевыми кружками.
Шаг 5

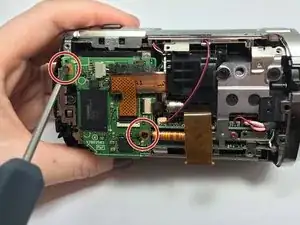

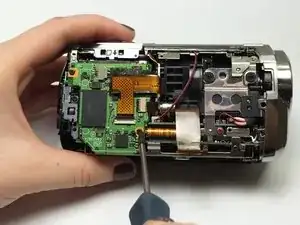

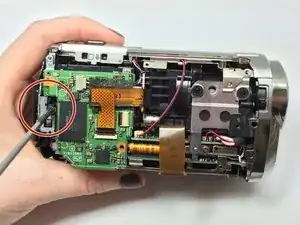

Выкрутите чёрный винт Phillips #00 1 мм слева в центре рядом с зелёной платой.
Шаг 6
Выкрутите винт Phillips #00 1,2 мм под платой на дне видеокамеры.

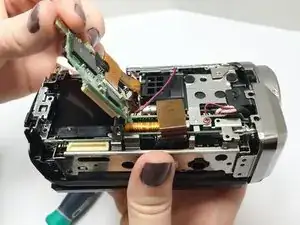

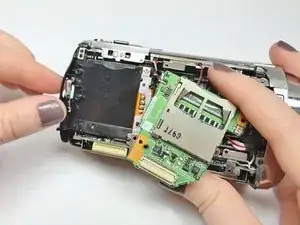

Зелёная плата теперь должна быть частично отсоединена, как показано на фото.
Шаг 7

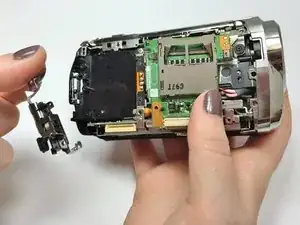

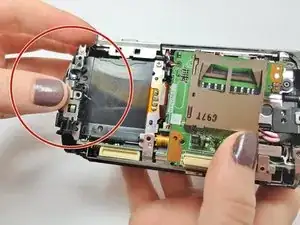

Снимите длинную серебристую пластину, фиксирующую кнопку записи.
Шаг 8
Уберите старую кнопку записи из-под серебристой пластины.
Шаг 9

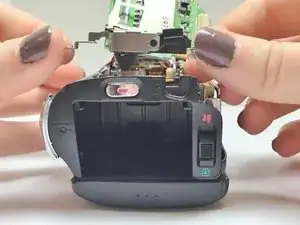

Установите новую кнопку записи в открытый паз.
Шаг 10

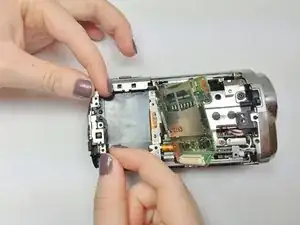

Сдвиньте серебристую пластину на место рядом с новой кнопкой записи.
Убедитесь, что кнопка извлечения аккумулятора правильно совмещена.
Шаг 11

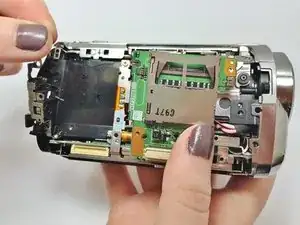

Прикрутите зелёную плату на место и заново прикрепите боковую крышку к видеокамере.
Когда боковая крышка надёжно закреплена, вы завершили замену кнопки записи на вашей видеокамере Panasonic HDC-TM15.
Заключение
Для сборки устройства вновь выполните эти инструкции в обратном порядке.
