Замена передней крышки объектива Samsung NX1000
Если необходимо заменить переднюю крышку объектива, следуйте этому руководству. Обязательно выключите камеру и выньте аккумулятор перед началом работы.
Шаг 1

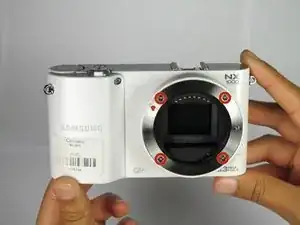

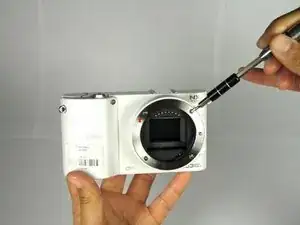

Отвинтите четыре винта Phillips #000 длиной 5,5 мм на металлическом кольце с помощью отвертки Phillips #000.
Шаг 2

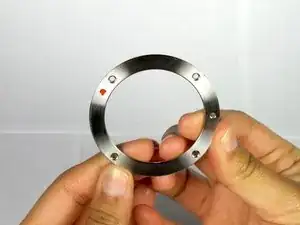

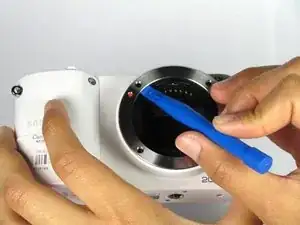

Снимите металлическое кольцо с помощью пластикового инструмента для вскрытия.
Шаг 3

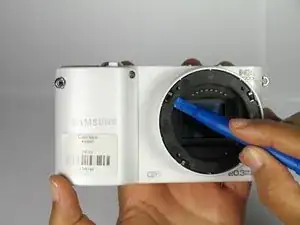

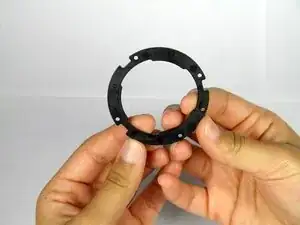

Снимите чёрное пластиковое кольцо с помощью пластикового инструмента для вскрытия.
Шаг 4

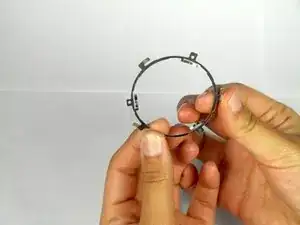

Снимите тонкое металлическое кольцо.
Шаг 5

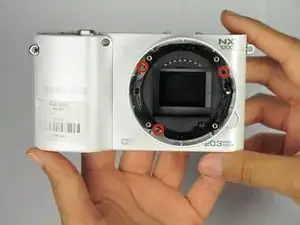

Удалите три винта Phillips #000 длиной 4,5 мм, расположенных внутри крышки, с помощью отвертки Phillips #000.
Шаг 6
Внутри есть несколько свободных металлических деталей и пружин. Будьте осторожны, не встряхивайте устройство.

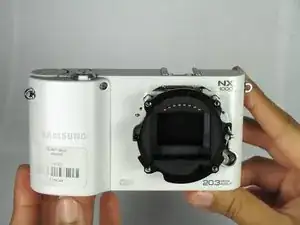

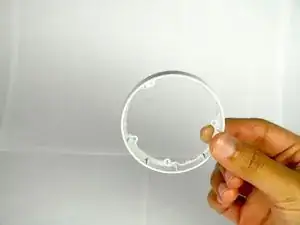

Снимите белое пластиковое кольцо.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
