Замена задней панели Samsung NX1000

Найдите нижнюю панель камеры.

Открутите четыре винта Philips #000 (перекрёстная шлицевка) длиной 4,5 мм с помощью отвёртки Philips #000.

Плотно прижимайте отвёртку к винту, чтобы не сорвать шлиц.

Открутите три винта Philips #000 длиной 4,5 мм на боковых сторонах камеры с помощью отвёртки Philips #000.

Подденьте заднюю панель металлической лопаткой.

Не отделяйте заднюю панель полностью от камеры. В нижнем левом заднем углу под кнопками находится ленточный кабель. Ленточный кабель держит панель на камере. Не засовывайте инструмент в эту область, иначе кабель порвётся.

Откройте две половины корпуса камеры, аккуратно не тревожа ленточный кабель.

Не разделяйте половины полностью. Ленточный кабель необходимо аккуратно отсоединить от ZIF-коннектора, как показано в следующем шаге.

Снимите ленточный кабель, подняв серую защёлку ZIF-разъёма металлической лопаткой.

Вытолкните ленточный кабель из разъёма пластиковым инструментом для вскрытия.

Полностью отделите заднюю панель от камеры.

Удалите все пять винтов Philips #000 длиной 3 мм с внутренней стороны задней панели с помощью отвёртки Philips #000.

Поднимите серую защёлку ZIF-разъёма лопаткой, чтобы снять ленточный кабель.

Одновременно двумя большими пальцами вытолкните ленточный кабель из ZIF-разъёма.

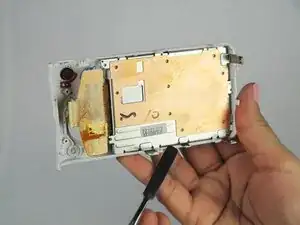

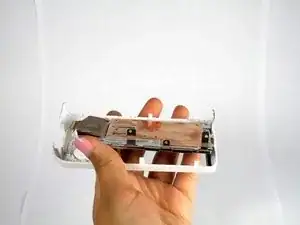

Используйте металлическую лопатку, чтобы поддеть нижнюю часть пластиковой детали, одновременно нажимая указательным пальцем на большую металлическую пластину. Это заставит металлическую пластину с большим ленточным кабелем сдвинуться вниз и выйти из пластиковой задней панели.

Не отсоединяйте синий ленточный кабель.

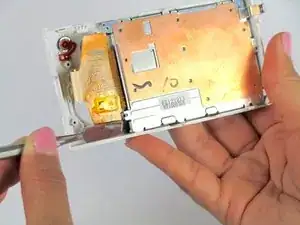

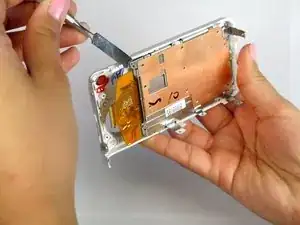

С помощью металлического инструмента подденьте по бокам металлическую пластину, чтобы снять её с пластиковых защёлок.

Отделите заднюю панель от ЖК-экрана.
