Замена блока вспышки Panasonic Lumix ZS50

Выключите камеру и найдите крышку отсека батареи, расположенную внизу камеры.

Сдвиньте защёлку «открыть» влево: крышка отсека батареи должна отскочить.

Если крышка отсека батареи не открывается, возможно, придётся приподнять её с помощью пластикового инструмента для вскрытия или стандартной лопатки.

Чтобы освободить батарею, сдвиньте белый фиксатор рядом с разъёмом SD-карты.

Если фиксатор батареи заедает, вы можете нажать на него пластиковым инструментом для вскрытия или стандартной лопаткой.

Батарея должна теперь освободиться; выньте батарею из корпуса камеры.

Снимите корпус камеры вручную или с помощью пластикового инструмента для вскрытия.

Используйте лопатку, чтобы приподнять и снять зелёную плату с кнопками.

Будьте осторожны, чтобы не повредить подключённый шлейф.

Снимите экран с помощью пластикового инструмента для вскрытия, поддевая сверху.

Когда он приподнят, аккуратно потяните за крупный шлейф, чтобы отсоединить экран от корпуса камеры.

Снимите три винта с центра медной пластины.

Снимите четыре винта с внешних краёв медной пластины.

Используйте пластиковую или металлическую лопатку, чтобы поддеть и вынуть медную пластину с места.

Снимите крышку с платы вручную.

Снимите кожух HDMI-порта вручную.

Отключите все оранжевые шлейфы, подключенные к плате, вручную.

Отсоедините плату вручную.

Сверху будет один оранжевый шлейф, который теперь можно удалить.

Снимите семь винтов, окружающих блок объектива.

Отведите все шлейфы в сторону во время выкручивания винтов.

Снимите три пружины, окружающие объектив.

Нажмите на переднюю часть объектива, чтобы выдавить объектив наружу.

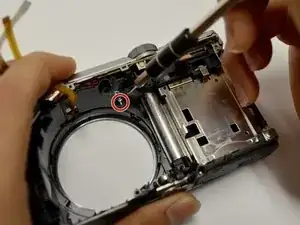

Снимите один винт, удерживающий камеру и модуль вспышки вместе.

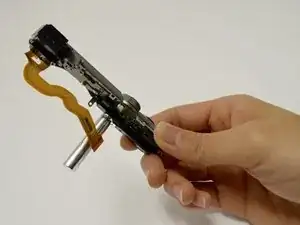

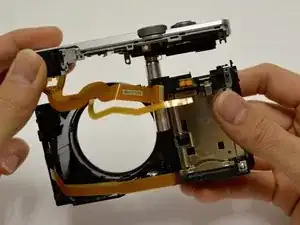

Осторожно вытяните модуль вспышки из корпуса камеры.

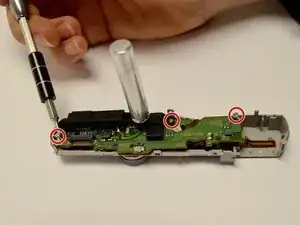

Отделите верхнюю крышку корпуса камеры от модуля вспышки, открутив три окружающих винта.

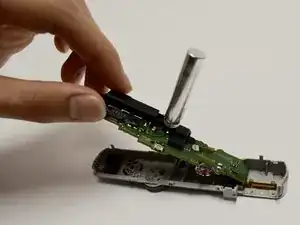

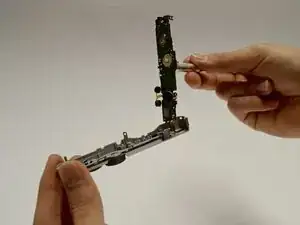

Снимите сборку вспышки, включая плату, отсоединив её и шлейфы от корпуса.
