Снятие блока вспышки Olympus FE-210

Отсек для аккумулятора находится на нижней стороне камеры. Нажмите кнопку и сдвиньте крышку, чтобы получить доступ к аккумуляторам.

Элементы питания выскользнут наружу.

При установке новых элементов питания убедитесь, что они вставлены в правильном направлении.

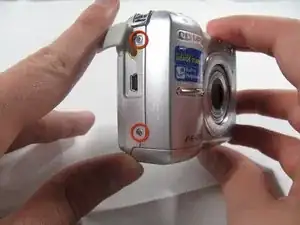

Снимите 7 винтов, удерживающих переднюю крышку, отверткой #00.

Шесть винтов имеют длину 3,6 мм.

Седьмой винт — 3,2 мм.

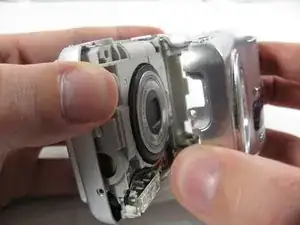

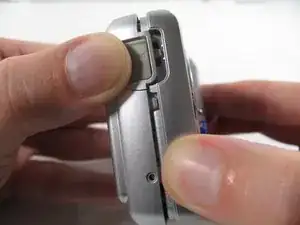

Для снятия передней крышки потребуется приложить достаточную силу в нужных местах.

Передняя крышка защёлкивается в трёх местах:

Вверху и внизу со стороны отсека для аккумулятора (противоположной показанной на фото).

Посередине со стороны разъёма питания постоянного тока (сторона, показанная на фото).

Вверху камеры, слева от кнопки питания.

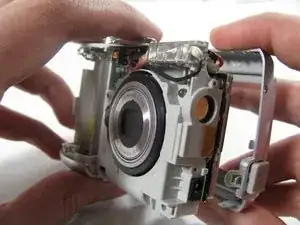

После отсоединения этих защёлок передняя крышка легко снимется.

Камера на первых двух фотографиях перевёрнута. Это лучшее положение для размещения больших пальцев при снятии крышки.

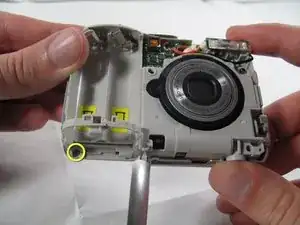

Удалите винт длиной 3,2 мм в отсеке для аккумулятора, используя отвертку #00.

После удаления винта крышка ослабнет, но не тяните её резко. Существует шнур, соединяющий задние органы управления с платой.

Аккуратно оттяните заднюю крышку от камеры, пока не получите доступ к шнуру, подключённому к плате.

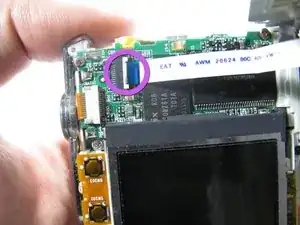

Поднимите белую защёлку ногтем или плоским инструментом.

Вытащите шнур из разъёма.

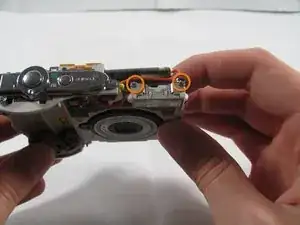

Удалите два винта длиной 2,7 мм отверткой #00.

Снимите металлическую крышку вспышки, захватив двумя пальцами и отщёлкнув её от защёлок, соединяющих её с вспышкой.

Снимите пластиковую крышку вспышки, просто схватив пластик двумя пальцами и потянув.

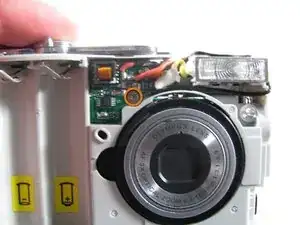

Удалите винт длиной 2,7 мм, удерживающий переднюю плату на месте.

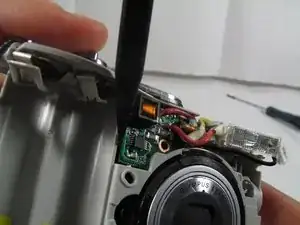

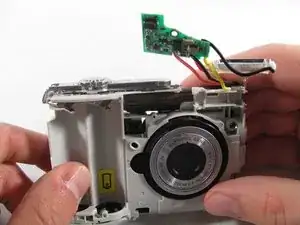

Извлеките плату, поддев её пластиковой лопаткой.

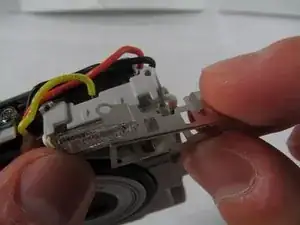

Извлеките лампу вспышки из посадочного места.

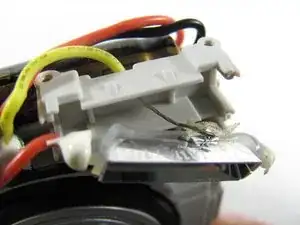

При извлечении лампы вспышки аккуратно снимайте провод, приклеенный к задней части лампы (как показано на второй фотографии). Осторожно отделите ленту и провод.

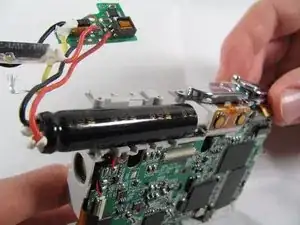

Чтобы извлечь конденсатор, сдвиньте его из липкой ленты, которая держит его на месте.

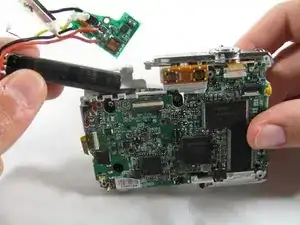

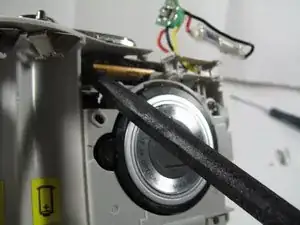

Сначала вставьте лопатку между конденсатором и пластиковым корпусом.

Подденьте лопаткой или потяните руками, чтобы ослабить конденсатор.

Конденсаторы могут содержать значительную энергию. При прикосновении к выводу вы можете получить сильный удар. Поэтому избегайте касания выводов пальцами и не используйте металлические инструменты при работе с конденсатором.

Конденсатор может быть трудно оторвать вначале, примените сильные рывки и толчки — он должен выйти.
