Снятие материнской платы Olympus FE-210

Отсек для батарей расположен на нижней стороне камеры. Нажмите кнопку и сдвиньте крышку, чтобы получить доступ к батареям.

Батареи выскользнут наружу.

При установке новых батарей убедитесь, что они направлены в правильную сторону.

Удалите 7 винтов, закрепляющих переднюю крышку, отверткой #00.

Шесть винтов имеют длину 3,6 мм.

Седьмой винт имеет длину 3,2 мм.

Снятие передней крышки требует приложения достаточной силы в правильных местах.

Передняя крышка защёлкивается в трёх местах:

Вверху и внизу со стороны отсека для батарей (противоположной изображённой стороне) корпуса.

Прямо посередине со стороны разъёма питания постоянного тока (изображённая сторона) корпуса.

Верхняя часть камеры, слева от кнопки питания.

После отсоединения этих мест передняя крышка снимется.

Камера на первых двух фотографиях перевёрнута. Это наилучшее положение для размещения больших пальцев при снятии крышки.

Удалите винт 3,2 мм в отсеке для батарей, используя отвертку #00.

После снятия винта корпус ослабнет, но не тяните его резко. Существует шнур, соединяющий элементы управления на задней панели с материнской платой.

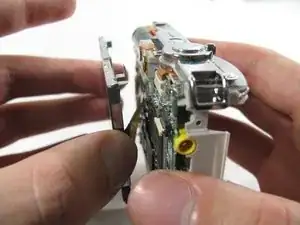

Аккуратно оттяните заднюю панель от камеры, пока не получите доступ к шнуру, подключённому к материнской плате.

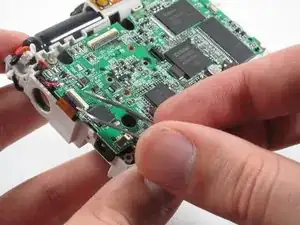

Поднимите белый зажим ногтем или лопаткой.

Вытащите шнур из разъёма.

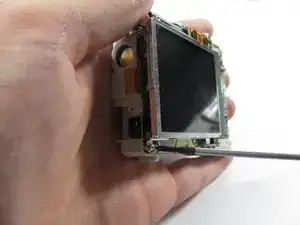

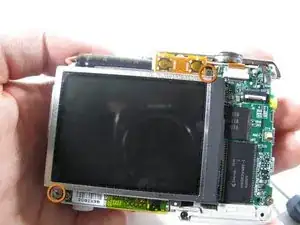

Удалите два винта длиной 2,7 мм, используя отвертку #00.

После снятия винтов дисплей освободится. Не снимайте его. Как и задняя панель, он соединён с материнской платой шнуром, который нужно сначала отключить.

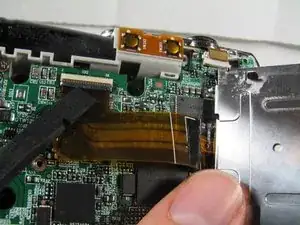

С помощью лопатки поднимите защёлку на разъёме.

Снимите ленточный кабель из разъёма.

Снимите ЖК-экран с остальной части камеры.

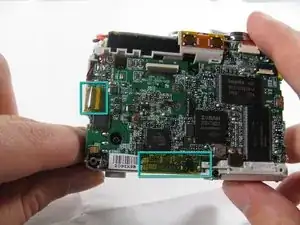

Удалите 2 куска полупрозрачной жёлтой клейкой ленты.

Снятие этих кусочков ленты лишит камеру гарантии. Они не выполняют функциональной роли и не обязаны заменяться при сборке.

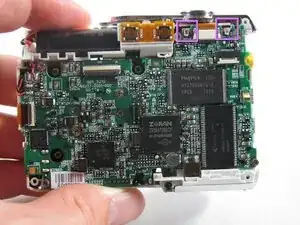

Удалите семь винтов длиной 2,7 мм, используя отвертку #00.

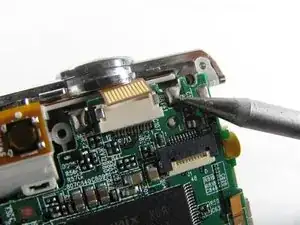

Снимите ленточный кабель, расположенный возле верхнего правого угла материнской платы. Аккуратно вытяните кабель из разъёма пинцетом.

Отключите ленточный кабель, расположенный с левой стороны материнской платы.

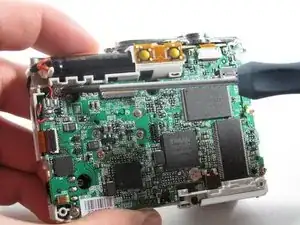

Используйте пинцет или лопатку, чтобы поднять защёлку на разъёме.

Аккуратно извлеките кабель из разъёма.

Отпаяйте 2 контактных соединения.

Будьте осторожны, чтобы не повредить какую-либо часть печатной платы паяльником.

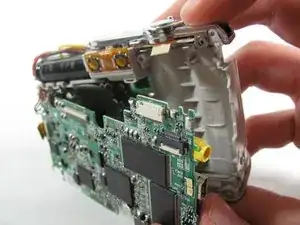

Извлеките материнскую плату из корпуса камеры.
