Замена конденсатора вспышки в Instax Mini 90
Если снимки получаются слишком тёмными из-за неработающей вспышки, необходимо заменить конденсатор вспышки. В этой инструкции требуется пайка. Вам понадобится паяльная станция, а также крестовые отвёртки №00 и №000. Следуя инструкции, обязательно заземлите себя с помощью браслета, чтобы защитить материнскую плату от статического разряда. Имейте в виду, что при выполнении данной замены существует риск поражения электрическим током.
Шаг 1
Отсек для батареи находится на задней стороне камеры. Найдите этот отсек и обратите внимание на правый край крышки, чтобы найти фиксатор открытия.
Шаг 2
Сожмите фиксатор в сторону крышки отсека для батареи. Это отключит фиксатор и позволит крышке открыться.
Полностью откройте крышку и снимите её с камеры. Достаньте батарею и установите крышку обратно.
Шаг 3

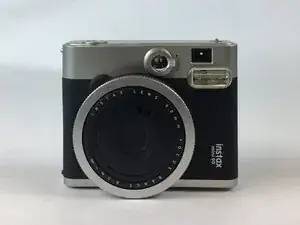

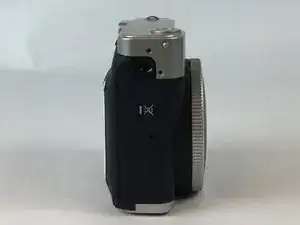

Поверните переднюю часть камеры к себе. Чтобы найти левую сторону, поверните левую часть камеры к себе.

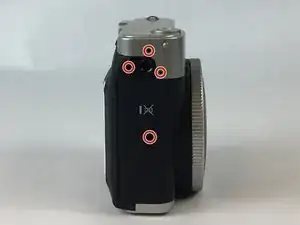

Открутите четыре винта длиной 4,75 мм с помощью крестовой отвёртки №000.
Шаг 4
Посмотрев на левую сторону, переверните верхнюю часть камеры к себе, чтобы найти верхнюю сторону камеры.

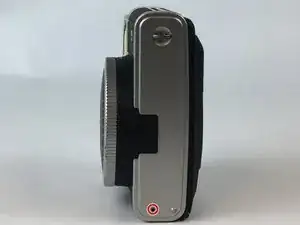

Открутите один винт длиной 9,75 мм, расположенный на верхней стороне, с помощью крестовой отвёртки №000.
Шаг 5
Посмотрев на верхнюю часть камеры, переверните её на 180 градусов, чтобы найти нижнюю сторону.

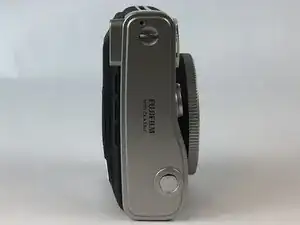

Открутите винт длиной 3,75 мм, расположенный на нижней стороне, на этот раз с помощью крестовой отвёртки №00.
Шаг 6

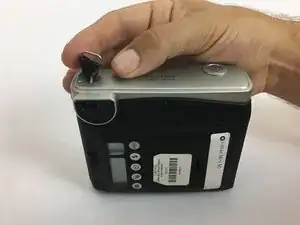

Снимите крепления, удерживающие ремешок на корпусе камеры. Один находится сверху, другой — снизу.

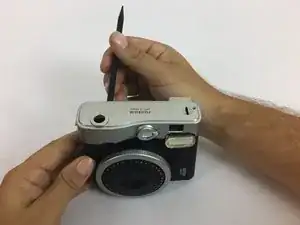

Используйте чёрную лопатку, чтобы снять серебристый кожух сверху и снизу камеры.
Снимите металлическую пластину, через которую выходит плёнка, расположенную с правой стороны камеры. Под пластиной находится винт длиной 4,75 мм. Используйте крестовую отвёртку №000, чтобы открутить его.
Шаг 7

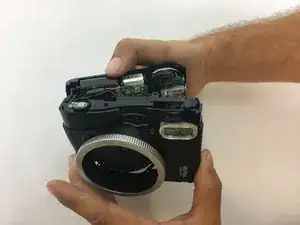

Откройте корпус камеры, освободив защёлки на верхней части. Откройте верхнюю половину корпуса, чтобы увидеть конденсатор. Найдите конденсатор в верхнем левом углу камеры.
Перед тем как трогать конденсатор, обязательно разрядите его. Более подробную информацию см. в статье по технике безопасности.

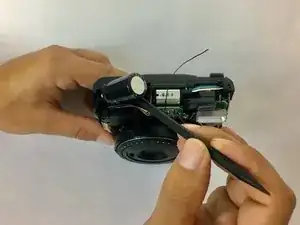

Используйте чёрную лопатку, чтобы извлечь конденсатор.

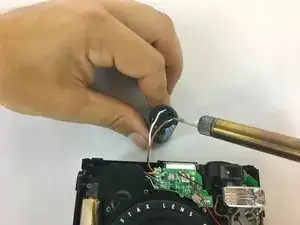

Распаяйте коричневый и белый провода, запомнив, куда каждый из них подключён.
Припаяйте коричневый и белый провода к новому конденсатору.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
