Замена материнской платы Fujifilm FinePix Z5
Если камера не реагирует, наиболее частой причиной является неисправная материнская плата. Это руководство проведёт вас через этапы удаления старой материнской платы и установки новой.
Шаг 1

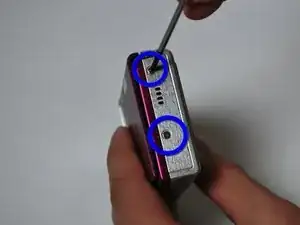

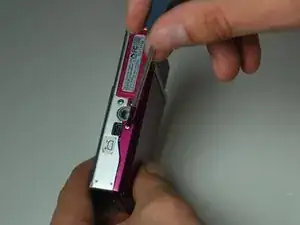

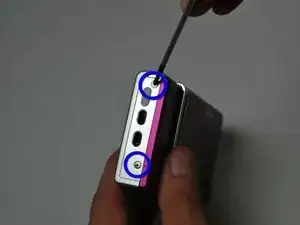

Удалите два винта с правой стороны камеры и два винта с левой стороны.
Используйте маленькую крестовую отвёртку #00.
Храните все винты в контейнере, разделив два разных типа.
Шаг 2

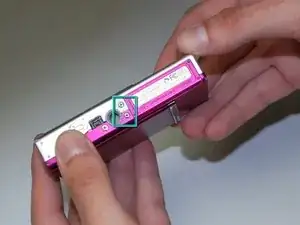

Удалите три винта с нижней части камеры.

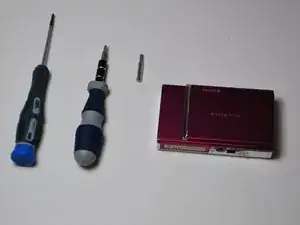

Для двух из трёх винтов требуется отвертка с тремя штырьками; храните эти винты отдельно.
Шаг 3

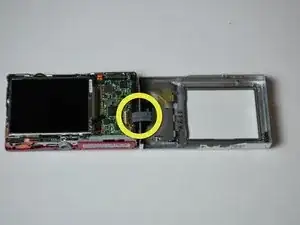

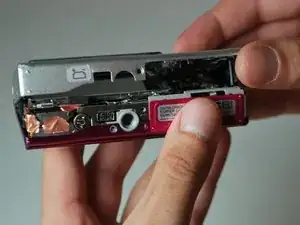

Снимите заднюю крышку камеры, аккуратно откинув её вправо.
К передней панеле прикреплён ленточный кабель, не порвите его.
Шаг 4

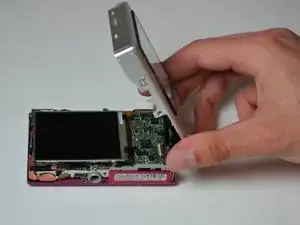

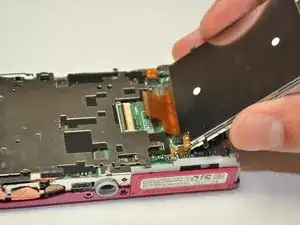

Сдвиньте ЖК-экран немного влево, затем поднимите и откиньте его вправо.
Также имеется ленточный кабель, соединяющий ЖК-экран с материнской платой — будьте осторожны, не порвите его.
Шаг 5

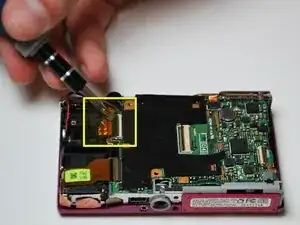

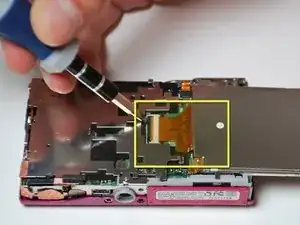

Используя пластиковый инструмент для вскрытия, откиньте чёрный рычажок, чтобы освободить ленточный кабель.
Осторожно выдвиньте кабель из замка; теперь ЖК-экран можно снять.
Шаг 6

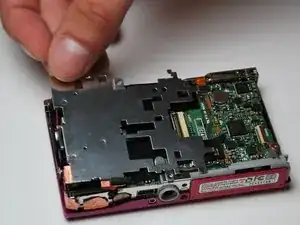

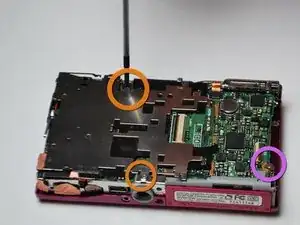

Удалите два винта, которые удерживают серебристую панель.

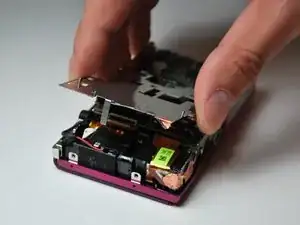

При снятии серебристой панели оборвётся золотой ленточный кабель — это нормально.
Удалите винт на правой стороне, который фиксирует материнскую плату.
Шаг 7

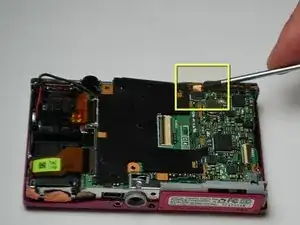

Отсоедините два ленточных кабеля на левой стороне камеры так же, как был отсоединён кабель ЖК-экрана.
Также отсоедините золотой ленточный кабель в верхней средней части камеры.
Шаг 8

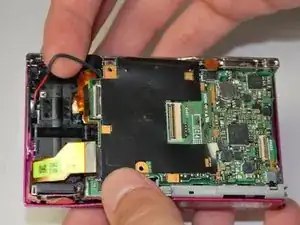

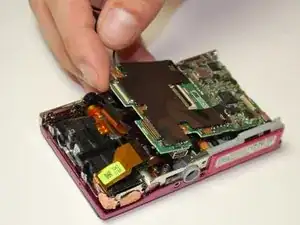

Удерживайте провода слева указательным пальцем.
Осторожно покачивая, извлеките материнскую плату. Вспышка и динамик выйдут вместе с ней.
Убедитесь, что у вас материнская плата с включёнными вспышкой и динамиком; эти элементы припаяны к материнской плате.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
