Замена ЖК-экрана Fujifilm FinePix XP80

Откройте боковую панель, в которой находится отсек для батареи. Нажмите центральную кнопку и поверните диск.

Освободите батарею из закреплённого положения, оттянув оранжевую вкладку назад. После этого батарею можно вынуть из отсека.

С помощью бита Phillips PH000 отвинтите пять винтов 2 мм на нижней части камеры.

С помощью бита с шестигранной головкой H1.3 отвинтите два винта 2 мм на верхней части камеры.

С помощью бита с шестигранной головкой H1.3 отвинтите два винта 2 мм на боковой части камеры.

С помощью пластикового инструмента для вскрытия аккуратно приподнимите край корпуса кнопок, расположенного в верхней части камеры, пока он не отщёлкнется.

Аккуратно раздвиньте боковую часть корпуса.

Продолжайте использовать инструмент для вскрытия на нижней части камеры, аккуратно раздвигая корпус.

Используйте пластиковый инструмент для вскрытия, чтобы осторожно полностью отстранить жёлтую переднюю панель от камеры.

Снимите жёлтую заднюю панель вручную.

С помощью бита H1.3 отвинтите четыре винта на передней части камеры.

С помощью бита H1.3 отвинтите винт на задней части камеры.

Откройте отсек для батареи на боковой части камеры.

С помощью пластикового инструмента для вскрытия аккуратно разомкните два защёлкивающихся зажима, как показано на фото.

Отщёлкните внутреннюю переднюю панель сверху, снизу и сбоку камеры.

Осторожно приоткройте камеру, обращая внимание на две оранжевые ленты вдоль одной стороны, которые соединяют материнскую плату с ЖК-экраном.

Откройте камеру, как книгу, и разложите обе стороны рядом друг с другом, оставив оранжевые ленты подключёнными.

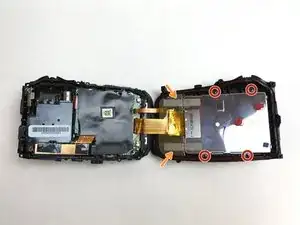

После обнажения внутренней части камеры с помощью бита Phillips PH000 отвинтите четыре винта, как показано.

Аккуратно снимите ленту, соединяющую экран с камерой.

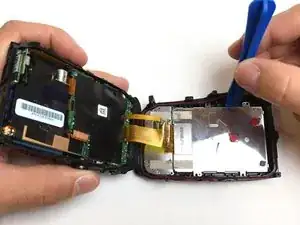

С помощью пластикового инструмента для вскрытия аккуратно подденьте ЖК-экран и извлеките его из корпуса.

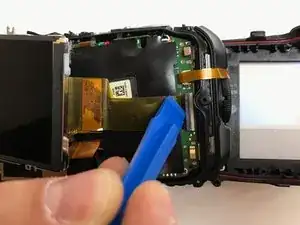

Отсоедините шлейф данных ЖК-экрана от материнской платы с помощью пластикового инструмента для вскрытия.
