Замена кнопки затвора Fujifilm FinePix XP80

Откройте боковую панель, в которой находится отсек для батареи. Нажмите на центральную кнопку и поверните диск.

Освободите батарею от закрепленного положения, потянув за оранжевую ленту назад. Батарею можно будет затем вынуть из отсека.

С помощью биту Phillips PH000 открутите пять винтов диаметром 2 мм на дне камеры.

С помощью биту H1.3 открутите два винта диаметром 2 мм в верхней части камеры.

С помощью биту H1.3 открутите два винта диаметром 2 мм с боковой стороны камеры.

С помощью пластикового инструмента для вскрытия осторожно приподнимите край корпуса кнопки, расположенной в верхней части камеры, пока он не освободится.

Осторожно раздвиньте боковую часть корпуса.

Продолжайте использовать инструмент для вскрытия на дне камеры, чтобы осторожно раздвинуть корпус.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить желтую переднюю панель полностью от камеры.

С помощью рук снимите желтую заднюю панель.

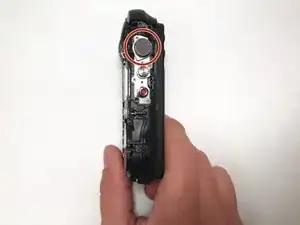

После снятия
