Замена ЖК-экрана Fujifilm FinePix Z5

ЖК-экран часто затемняется и перестаёт отвечать. Это руководство проведёт Вас по этапам замены сломанного экрана и установки нового.

Шаг 1

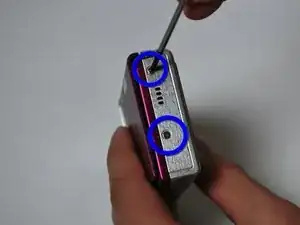

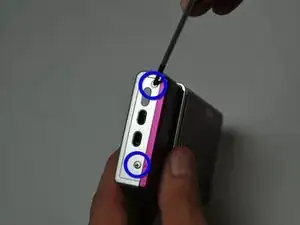

Снимите два винта с правой стороны корпуса и два винта с левой стороны.

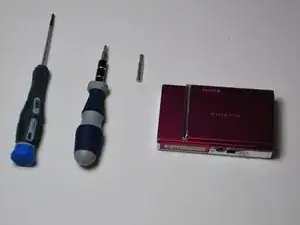

Используйте маленькую крестовую отвёртку #00.

Держите все винты в контейнере и разделяйте два разных типа.

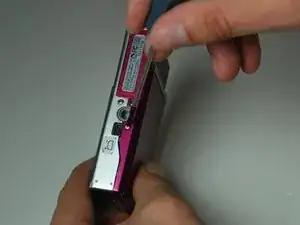

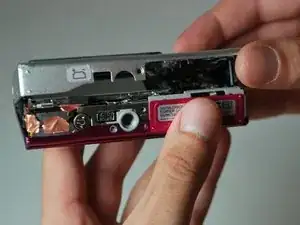

Снимите три винта с нижней части корпуса.

Для двух из трёх винтов требуется отвёртка с трёхзубым наконечником; эти винты храните отдельно.

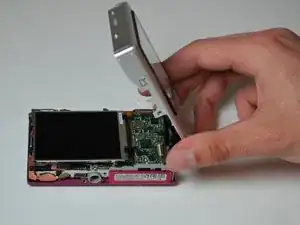

Снимите заднюю крышку, аккуратно откинув её вправо.

К передней панели прикреплён плёночный шлейф, не порвите его.

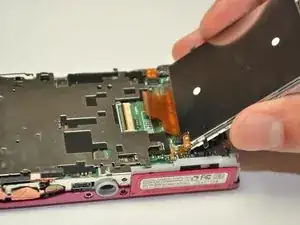

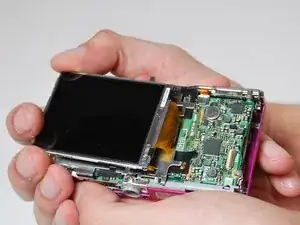

Слегка потяните ЖК-экран влево, поднимите его и откиньте вправо.

Также имеется плёночный шлейф, соединяющий ЖК-экран с платой; будьте осторожны, чтобы не порвать его.

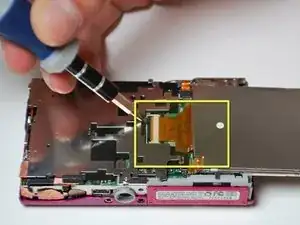

С помощью маленькой плоской отвёртки откиньте чёрный фиксатор, чтобы освободить шлейф.

Аккуратно выведите шлейф из фиксатора; теперь ЖК-экран можно снять.

Указательным пальцем направьте шлейф нового экрана на место. Закрепите его, опустив чёрный фиксатор обратно.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
