Замена объектива камеры GoPro Hero 3 Silver

Оттяните язычок на задней панели GoPro, чтобы открыть крышку отсека аккумулятора.

Выньте аккумулятор, потянув за язычок.

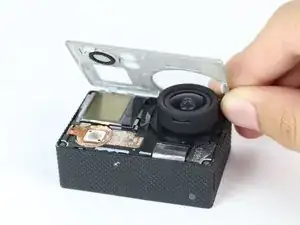

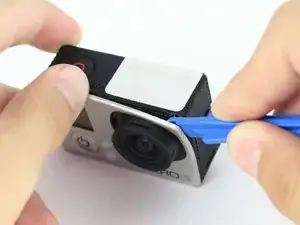

Используйте пластиковый инструмент для вскрытия, чтобы снять лицевую панель.

Там есть клей и защёлки, поэтому действуйте осторожно — панель должна легко отщёлкнуться.

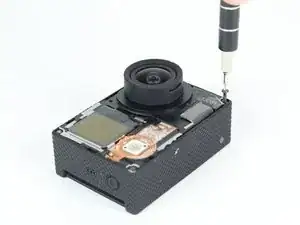

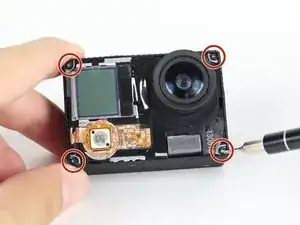

После снятия лицевой панели приступайте к отворачиванию 4 винтов в каждом углу.

Используйте биту T4 из набора инструментов iFixit, чтобы удалить эти 4 винта.

Примечание: предварительно убедитесь, что сняли крышку портов USB, mini HDMI и SD — так разделение платы будет проще.

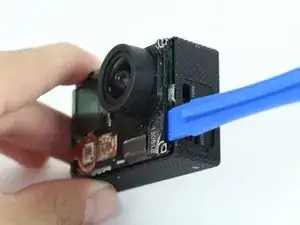

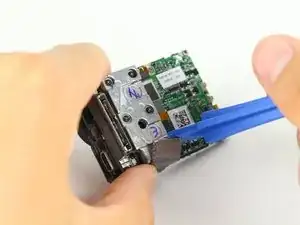

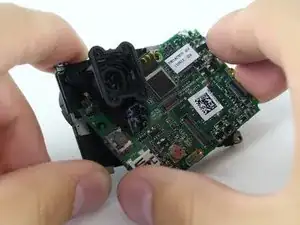

Используя пластиковый инструмент для вскрытия, медленно подденьте сборку материнской платы.

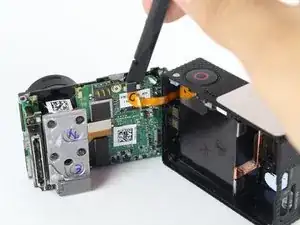

Используйте медиатор (лопатку), чтобы аккуратно отсоединить разъём корпуса от материнской платы.

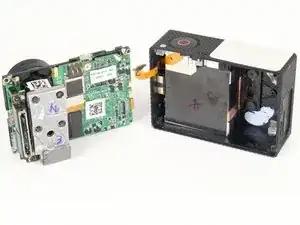

Теперь у вас должны быть разъединены сборка материнской платы и корпус.

С помощью медиатора удалите теплоизоляционную ленту и отделите датчик изображения от материнской платы.

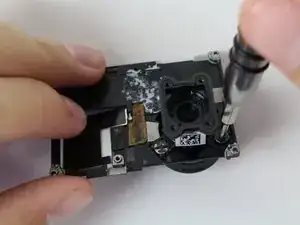

Используя биту T4 Torx, снимите 4 винта, крепящие сенсор к объективу.

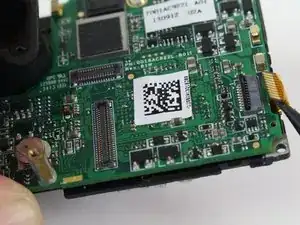

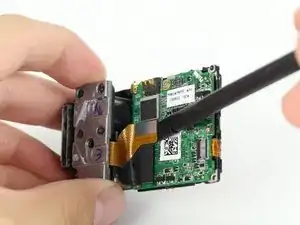

Снимите серебристый разъём датчика изображения с материнской платы, поддев его медиатором.

Медиаадаптер прикручен к материнской плате тремя винтами:

x1 T4 Torx

x2 Phillips #00

Есть небольшая серебристая скоба (в жёлтом круге), зафиксированная винтом Phillips #00, будьте осторожны, чтобы не потерять её.

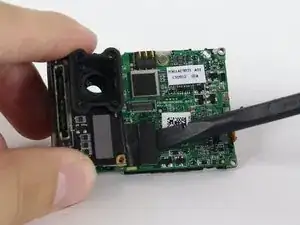

Слегка поддев, используйте медиатор, чтобы отсоединить разъём медиаадаптера от материнской платы.

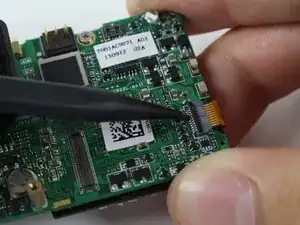

Подденьте медиатором чёрный язычок вверх, чтобы разблокировать.

Затем извлеките разъём ЖК-экрана, сдвинув его наружу.

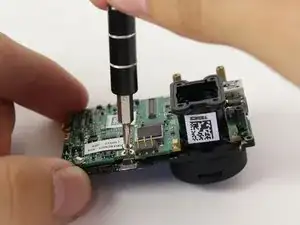

С помощью крестообразной биты удалите серебристый винт возле верхнего края платы.

Отделите сборку ЖК-экрана, оттянув её от материнской платы.

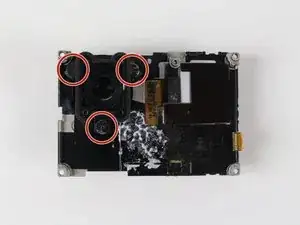

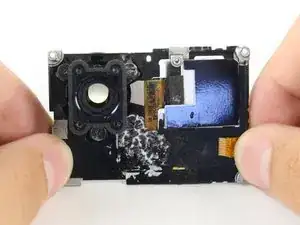

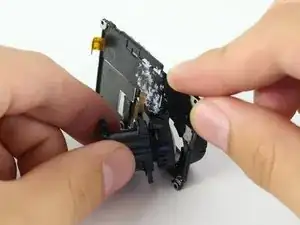

Три винта Phillips #00 удерживают объектив на корпусе ЖК-экрана — их нужно удалить.

У нас верхний правый винт сорван, поэтому он выглядит иначе. В вашем устройстве все винты будут одинаковыми.

Осторожно извлеките объектив камеры из корпуса ЖК-экрана.

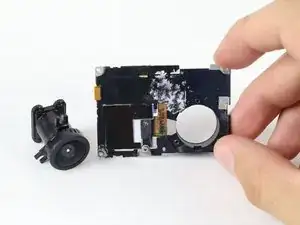

Объектив GoPro теперь снят!
