Замена корпуса LCD GoPro Hero 3 Silver

Оттяните язычок на задней части GoPro, чтобы открыть крышку батарейного отсека.

Выньте аккумулятор, потянув за язычок.

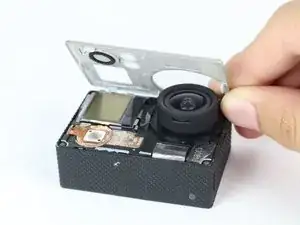

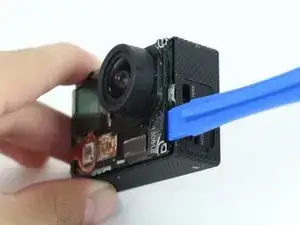

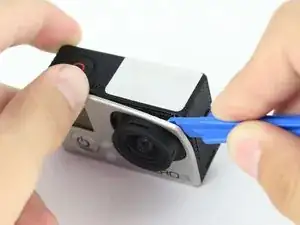

Используйте пластиковый инструмент для открытия, чтобы снять переднюю панель.

Там есть немного клея и зажимов, поэтому будьте осторожны — передняя панель должна легко отщелкнуться.

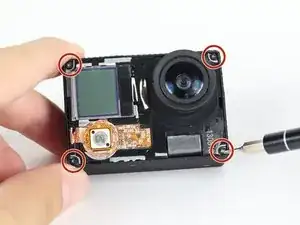

После снятия передней панели приступайте к выкручиванию четырёх винтов в каждом углу.

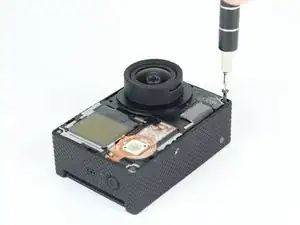

Используйте биту T4 из набора iFixit, чтобы удалить эти четыре винта в каждом углу.

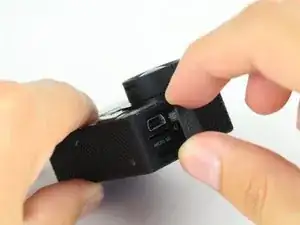

Примечание: убедитесь, что вы сняли крышку разъёма USB, mini HDMI и слота SD заранее. Это упростит разъединение платы.

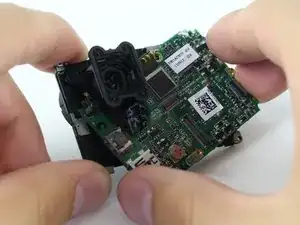

С помощью пластикового инструмента для открытия медленно приподнимите модуль платы.

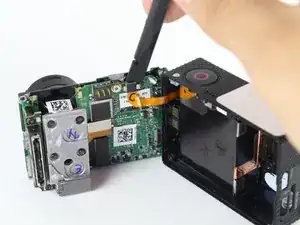

Используйте лопатку, чтобы аккуратно отщёлкнуть разъём корпуса от материнской платы.

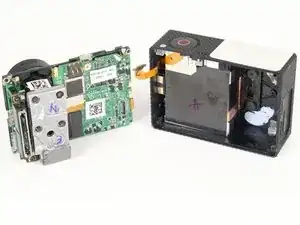

Теперь у вас должны быть разъединены модуль платы и корпус.

Используйте лопатку, чтобы снять теплоизоляционную ленту и отсоединить светочувствительный элемент от материнской платы.

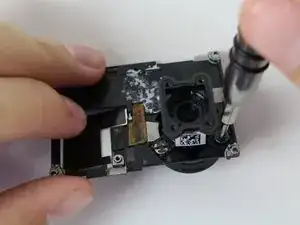

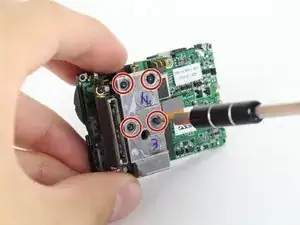

С помощью биты T4 Torx выкрутите четыре винта, соединяющие сенсор с объективом.

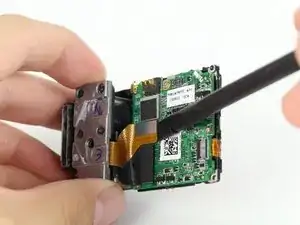

Отсоедините серебристый разъём датчика изображения от материнской платы, поддев его лопаткой.

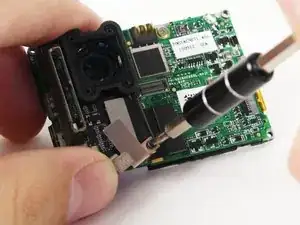

Медиa-адаптер прикручен к материнской плате тремя винтами:

x1 T4 Torx

x2 Phillips #00

Есть небольшой серебристый кронштейн, удерживаемый винтом Phillips #00, поэтому будьте осторожны, чтобы не потерять его.

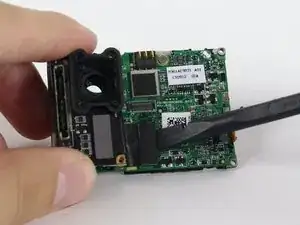

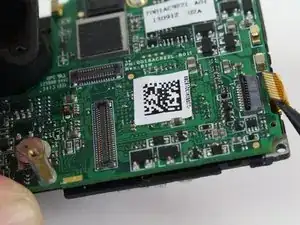

С небольшим поддеванием используйте лопатку, чтобы отсоединить разъём медиa-адаптера от материнской платы.

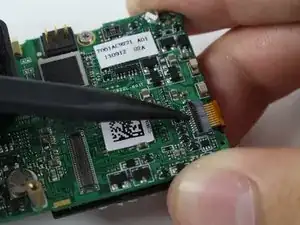

Используйте лопатку, чтобы поднять чёрный язычок для разблокировки.

Затем извлеките разъём ЖК-дисплея, сдвинув его наружу.

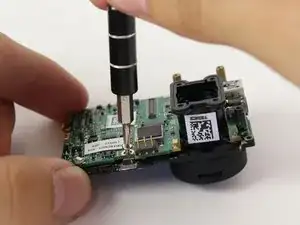

Используя биту Phillips, удалите серебристый винт у верхнего края платы.

Отделите сборку ЖК-дисплея, оттянув материнскую плату в сторону.

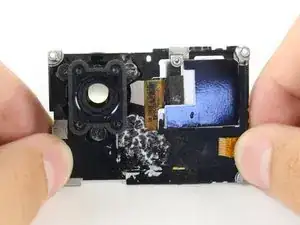

Три винта Phillips #00 фиксируют объектив к корпусу ЖК-дисплея — их необходимо удалить.

У нас верхний правый винт сорван, поэтому выглядит иначе. Однако в вашем устройстве все винты будут одинаковыми.

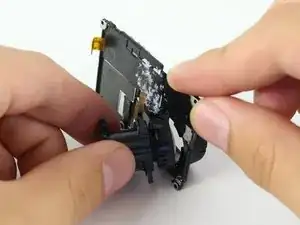

Осторожно снимите объектив камеры с корпуса ЖК-дисплея.

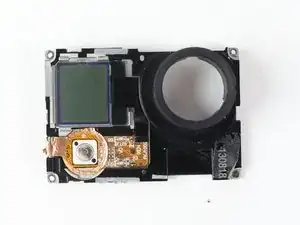

Теперь у вас снят корпус ЖК-дисплея!
