Замена оптического объектива Fujifilm FinePix Z5
Оптический объектив часто сообщают как «неработающий» или сломанный. Это руководство проведёт Вас через шаги по извлечению неисправного объектива и установке нового.
Шаг 1

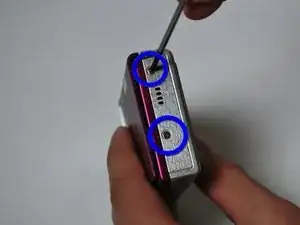

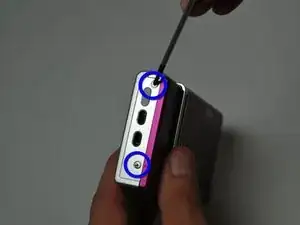

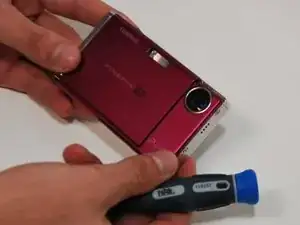

Удалите два винта с правой стороны камеры и два винта с левой стороны.
Используйте маленькую крестовую отвёртку #00.
Храните все винты в контейнере, разделяя два разных типа.
Шаг 2

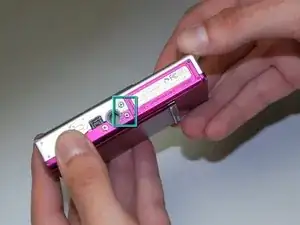

Удалите три винта с нижней части камеры.
Для двух из трёх винтов используйте трёхзубую отвёртку; храните эти винты отдельно.
Шаг 3

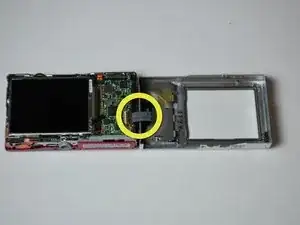

Снимите заднюю крышку, аккуратно открыв её вправо.
К передней панели прикреплён ленточный кабель, не порвите его.
Шаг 4

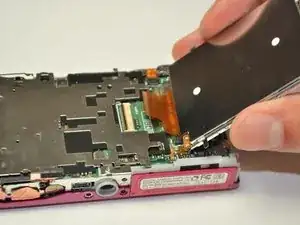

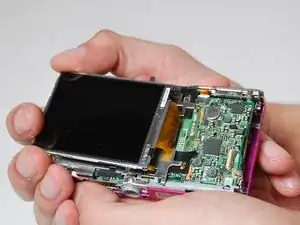

Сдвиньте ЖК-экран немного влево, затем поднимите и переверните его вправо.
К материнской плате прикреплён оранжевый ленточный кабель ЖК-экрана, аккуратно не порвите его.
Шаг 5

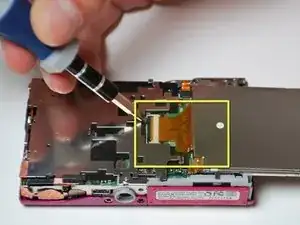

Используя пластиковый инструмент для открытия, отведите чёрный рычажок, чтобы освободить ленточный кабель.
Аккуратно вытяните кабель из фиксатора; ЖК-экран теперь можно снять.
Шаг 6

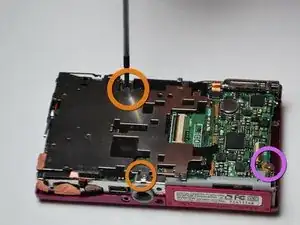

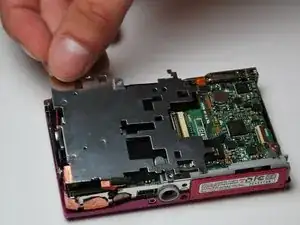

Снимите два винта, удерживающие серебристую панель.
При снятии серебристой панели разорвётся золотая фольга — это нормальное явление.
Удалите винт, закрепляющий материнскую плату справа.
Шаг 7

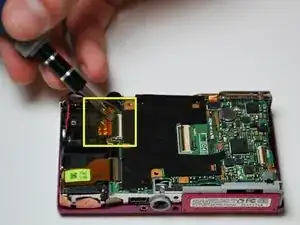

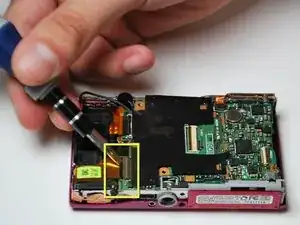

Отключите два ленточных кабеля на левой стороне камеры таким же способом, как был отключён кабель ЖК-экрана.

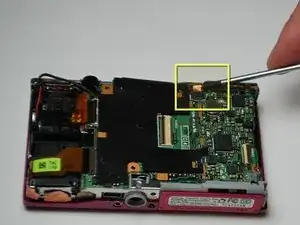

Также отключите золотой ленточный кабель в верхней средней части камеры.
Шаг 8

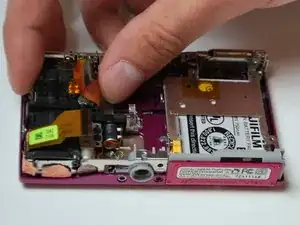

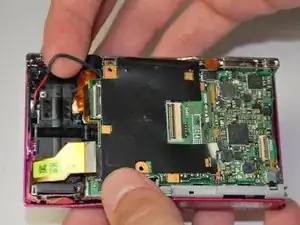

Держите провода слева указательным пальцем, чтобы они не мешали.

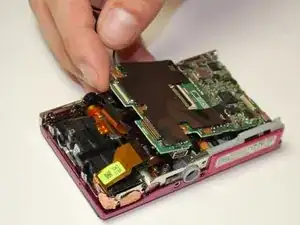

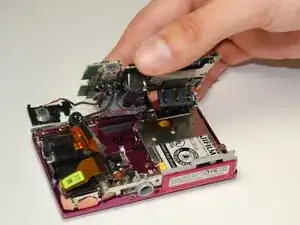

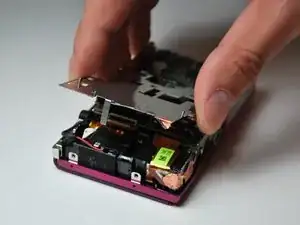

Осторожно вынимайте материнскую плату. В комплекте выйдут вспышка и динамик.
Убедитесь, что у вас материнская плата с интегрированными вспышкой и динамиком; эти элементы припаяны к плате.
Шаг 9

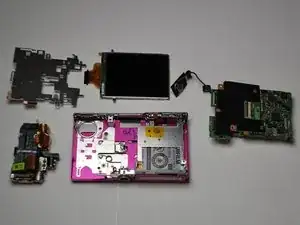

Поднимите объектив с основания камеры (он ничем не закреплён).
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
