Замена ЖК-экрана Fujifilm FinePix Z90

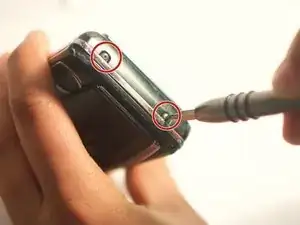

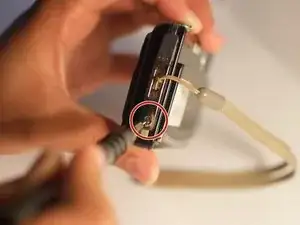

Найдите правую сторону камеры, где находится разъём USB. Удалите открытый винт Phillips #000.

После снятия открытого винта откройте крышку разъёма USB, чтобы удалить следующий винт Phillips #000.

Удалите два открытых винта Phillips #000 с левой стороны.

Повторите для винтов на нижней стороне.

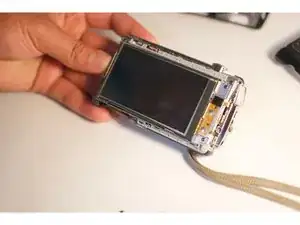

Снимите заднюю панель корпуса камеры, где расположен ЖК-экран.

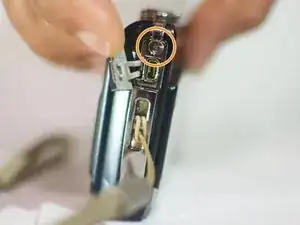

На правой стороне камеры найдите ремешок для запястья. Осторожно снимите шнурок, которым ремешок прикреплён к камере.

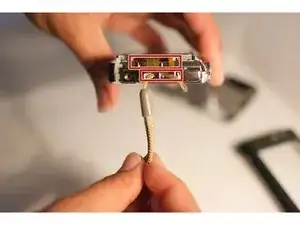

Прямо над (или рядом с) шнурком, который прикрепляет ремешок для запястья, находится гибкий шлейф. Будьте крайне осторожны, чтобы не порвать его при снятии шнурка. Этот шлейф соединяет переднюю панель с материнской платой.

Аккуратно снимите серебристую деталь, к которой был прикреплён шнурок, отложите её.

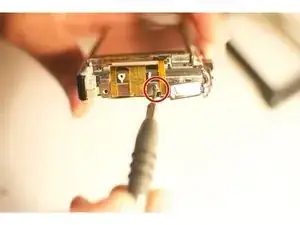

После снятия серебристой детали, к которой был прикреплён шнурок, найдите и удалите винт.

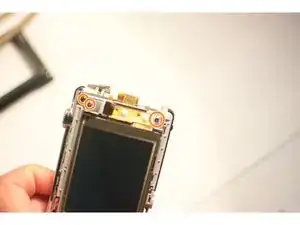

Повернув камеру лицом к ЖК-экрану, удалите три винта сразу справа от экрана. Они расположены рядом с гибкими шлейфами, соединяющими ЖК-экран с материнской платой.

Осторожно снимите переднюю часть корпуса камеры.

После снятия будет видна материнская плата. Обращайтесь с этой частью очень осторожно.

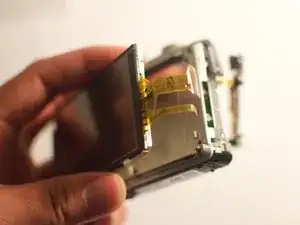

Используя пластиковый инструмент для вскрытия, сдвиньте ЖК-экран слегка влево, приподнимите и откиньте вправо.

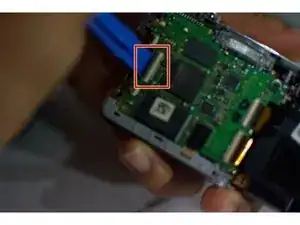

Имеется ещё один гибкий шлейф, подключающий ЖК-экран к материнской плате; будьте осторожны, чтобы не порвать его. Обязательно снимите чёрную электрическую ленту перед отсоединением шлейфа.

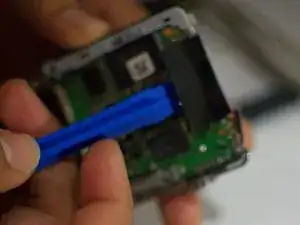

Используя пластиковый инструмент для вскрытия, откиньте чёрный защёлкивающий рычаг, чтобы освободить шлейф.

Осторожно вытяните кабель из фиксатора; ЖК-экран теперь готов к снятию.
