Замена объектива Fujifilm FinePix XP80

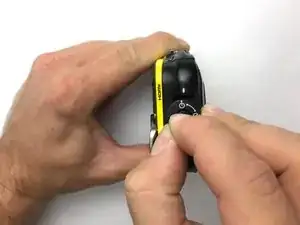

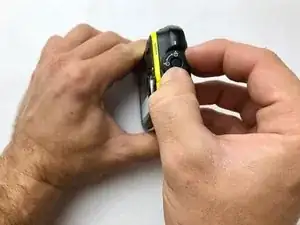

Откройте боковую крышку, в которой находится отсек батареи. Нажмите на центральную кнопку и поверните диск.

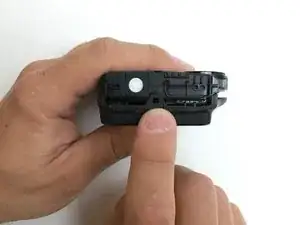

Освободите батарею из фиксированного положения, потянув оранжевую язычок назад. Затем извлеките батарею из отсека.

Используя биту Phillips PH000, удалите пять винтов длиной 2 мм, расположенных на дне камеры.

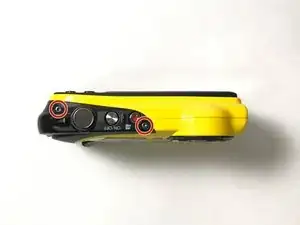

Используя биту H1.3 с шестигранным шлицем, удалите два винта длиной 2 мм сверху камеры.

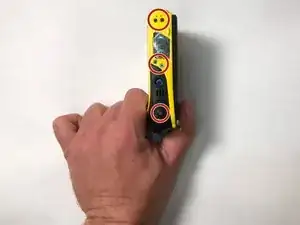

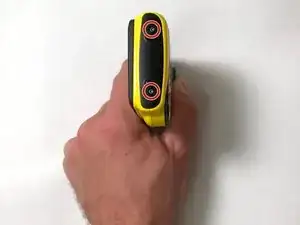

Используя биту H1.3 с шестигранным шлицем, удалите два винта длиной 2 мм с боковой стороны камеры.

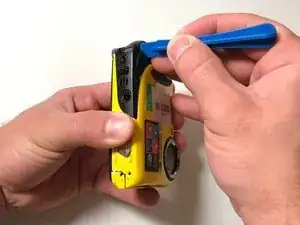

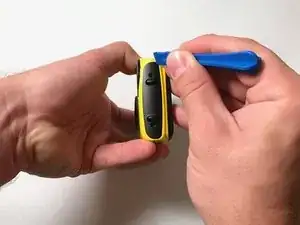

Аккуратно подденьте пластиковой раздвижной лопаткой край корпуса кнопок, расположенного в верхней части камеры, пока он не отсоединится.

Аккуратно разведите в стороны боковые части корпуса.

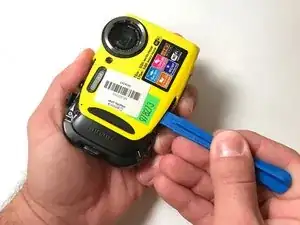

Продолжайте использовать раздвижную лопатку в нижней части камеры, чтобы аккуратно отсоединить корпус.

Используйте пластиковую раздвижную лопатку, чтобы осторожно полностью отделить желтую переднюю панель от камеры.

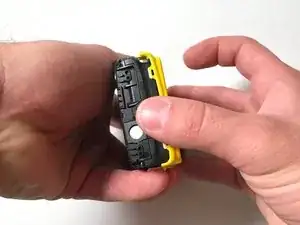

Снимите желтую заднюю панель руками.

Используя биту H1.3 с шестигранным шлицем, удалите четыре винта с передней стороны камеры.

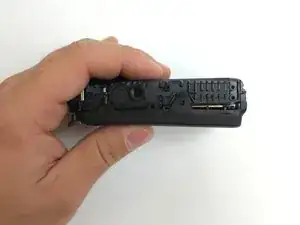

Используя биту H1.3 с шестигранным шлицем, удалите винт с задней стороны камеры.

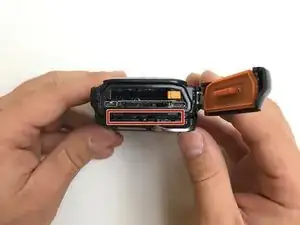

Откройте отсек батареи на боковой стороне камеры.

Осторожно раздвиньте два фиксатора пластиковой раздвижной лопаткой, как указано на фото.

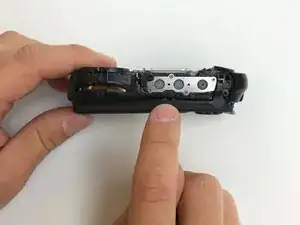

Отсоедините переднюю внутреннюю панель сверху, снизу и с боковой стороны камеры.

Аккуратно раскройте камеру, обратив внимание на две оранжевые ленты с одной стороны, соединяющие материнскую плату с экраном.

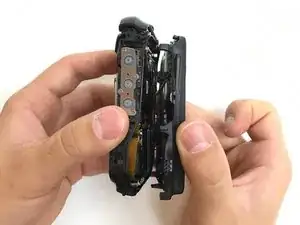

Раскройте устройство, как книгу, и разложите обе части рядом друг с другом, оставив оранжевые ленты подключенными.

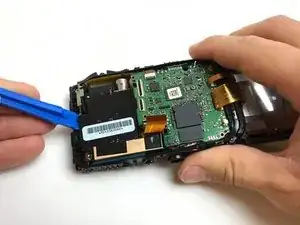

Используя пластиковую раздвижную лопатку, полностью снимите узел объектива.

Установите новый объектив и корпус (они заменяются как единый блок).
