Замена сенсора изображения GoPro Hero 3 Silver

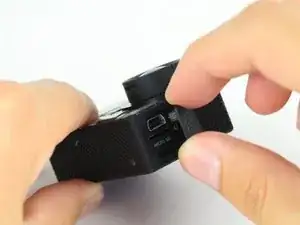

Оттяните за язычок на задней панели GoPro, чтобы открыть крышку аккумулятора.

Вытащите аккумулятор, используя язычок.

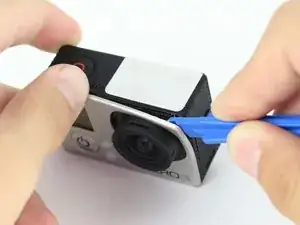

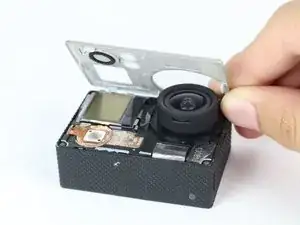

Используйте пластиковый инструмент для открытия, чтобы снять лицевую панель.

Там есть немного клея и зажимов, поэтому будьте осторожны, и лицевая панель должна легко отойти.

Теперь, когда лицевая панель снята, пришло время открутить 4 винта в каждом углу.

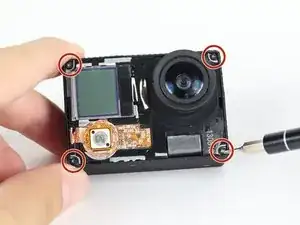

Используйте биту T4 из набора инструментов iFixit, чтобы удалить 4 винта в каждом углу.

Примечание: Убедитесь, что вы сняли крышку порта USB, мини HDMI и SD до этого. Отделение материнской платы будет легче.

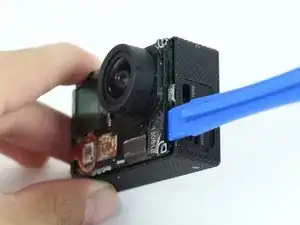

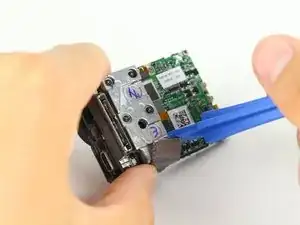

Используя пластиковый инструмент для открытия, медленно подденьте сборку материнской платы.

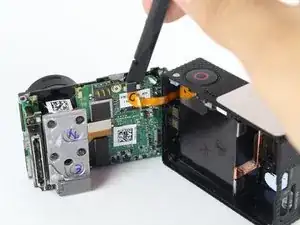

Используйте лопатку, чтобы осторожно отстегнуть разъем корпуса от материнской платы.

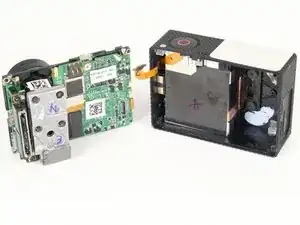

Теперь у вас должна быть отделенная сборка материнской платы и корпус.

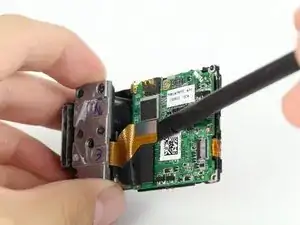

Используйте лопатку, чтобы удалить защитную ленту и отсоединить сенсор изображения от материнской платы.

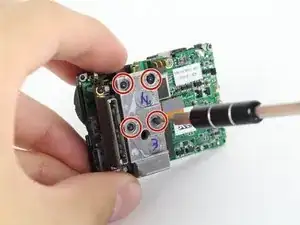

Используя биту T4 Torx, удалите 4 винта, которые соединяют сенсор с объективом.

Снимите серебряный разъем сенсора изображения с материнской платы, используя лопатку, чтобы отстегнуть его.

Теперь вы сможете просто вытащить сенсор изображения.
