Замена дисплея Fujifilm FinePix Z1
Дисплей Fujifilm FinePix Z1 прочный, но в случае несчастных случаев все же может быть поврежден. Если дисплей пострадал от воды или был треснут, этот гид поможет в его демонтаже и замене на новый.
Шаг 1
Убедитесь, что камера заряжена и не находится в режиме энергосбережения.
Если камера заряжена и включена, неисправный дисплей может быть вызван царапиной или повреждением от воды. Также травма камеры может привести к трещинам на экране. В любом из этих случаев дисплей необходимо заменить.
Убедитесь, что тонкий оранжевый кабель правильно подключен.
Шаг 2

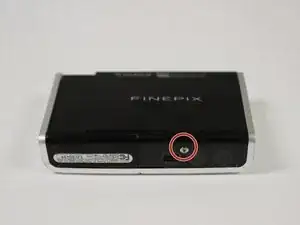

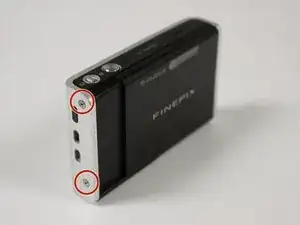

Откройте камеру, сняв 5 внешних винтов длиной 4.0 мм с помощью плоской отвертки 1.0.
Шаг 3

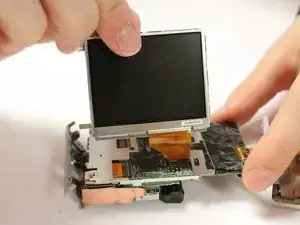

Аккуратно разъедините компоненты.

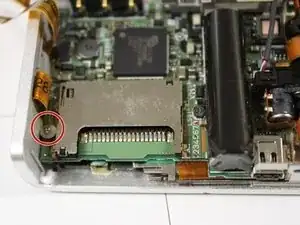

Удалите винт 2.0 мм слева от карты SD.

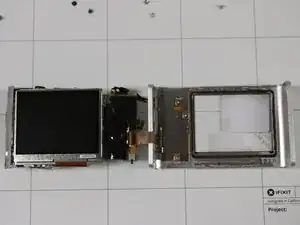

Дисплей расположен на задней стороне печатной платы и станет доступен после снятия внутренних компонентов.
Шаг 4

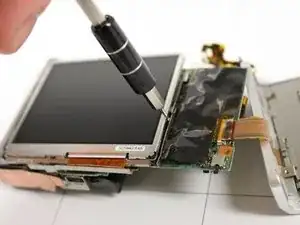

Используйте отвертку PH00, чтобы открывать экран дисплея камеры.
Откройте экран дисплея и убедитесь, что кабель, соединяющий экран и камеру, отделён. Запомните, где находится соединение кабеля, чтобы прикрепить замену.
Используйте Гид по пайке и распайке соединений, чтобы снять экран с устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
