Замена расширительного порта GoPro Hero 3 Silver

Оттолкните язычок на задней части GoPro, чтобы открыть крышку батарейного отсека.

Выньте аккумулятор, потянув за язычок.

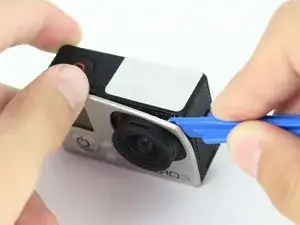

Используйте пластиковый инструмент для открывания, чтобы снять переднюю панель.

Там есть клей и защёлки, поэтому действуйте осторожно — панель должна легко отщёлкнуться.

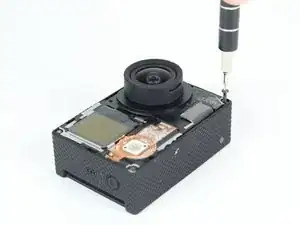

Теперь, когда передняя панель снята, открутите по 4 винта в каждом углу.

Используйте биту T4 из набора iFixit, чтобы открутить эти винты.

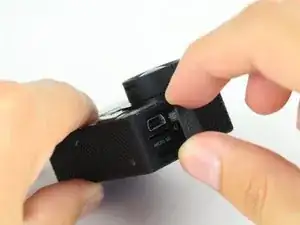

Примечание: предварительно снимите крышку разъёма USB, mini HDMI и SD. Это облегчит разъединение платы.

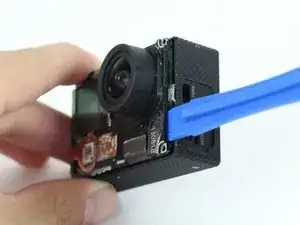

Используя пластиковый инструмент для открывания, медленно подденьте сборку платы.

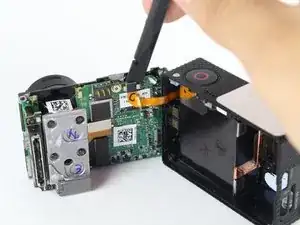

Используйте лопатку, чтобы аккуратно отщёлкнуть разъём корпуса от материнской платы.

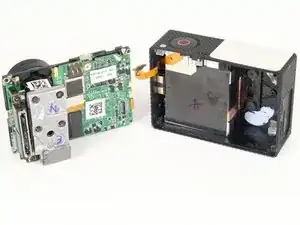

Теперь у вас должна быть разъединённая сборка материнской платы и корпуса.

С помощью лопатки удалите термозащитную ленту и отсоедините изображающий датчик от материнской платы.

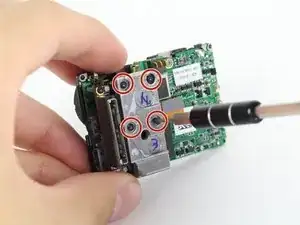

Используя биту T4 Torx, отвинтите 4 винта, крепящие датчик к объективу.

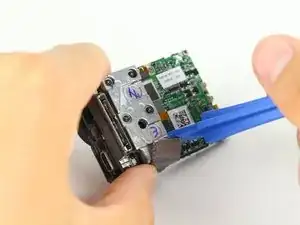

Снимите серебристый разъём изображающего датчика с материнской платы, поддев его лопаткой.

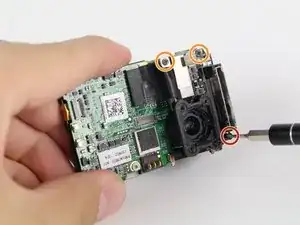

Медиаадаптер прикреплён к материнской плате тремя винтами:

x1 T4 Torx

x2 Phillips #00

Есть маленькая серебристая скоба (в жёлтом круге), зафиксированная винтом Phillips #00 — не потеряйте её.

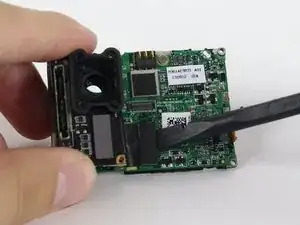

С небольшим поддеванием используйте лопатку, чтобы отсоединить разъём медиаадаптера от материнской платы.

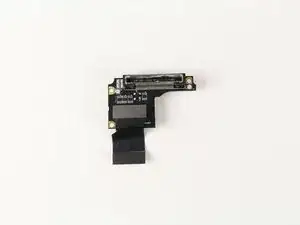

Снимите медиаадаптер с материнской платы.
