Замена материнской платы GoPro Hero 3 Silver

Оттяните защёлку на задней стороне GoPro, чтобы открыть крышку отсека для батареи.

Выньте аккумулятор, потянув за язычок.

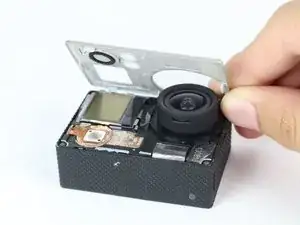

Используйте пластиковый инструмент для вскрытия, чтобы снять переднюю панель.

Здесь имеются клей и защёлки, поэтому действуйте осторожно — панель должна легко отщёлкнуться.

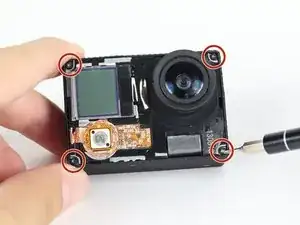

Теперь, когда передняя панель снята, снимите по 4 винта в каждом углу.

Используйте биту T4 из набора iFixit, чтобы выкрутить эти винты.

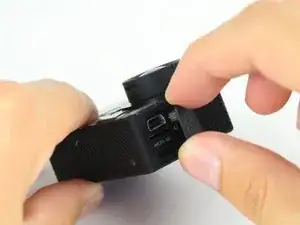

Примечание: обязательно снимите крышку разъёма USB, mini HDMI и слота для карты SD заранее. Так отделить материнскую плату будет проще.

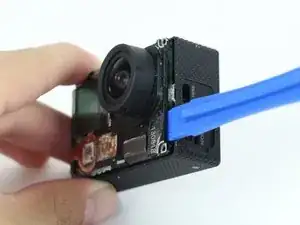

С помощью пластикового инструмента для вскрытия медленно отожмите сборку материнской платы.

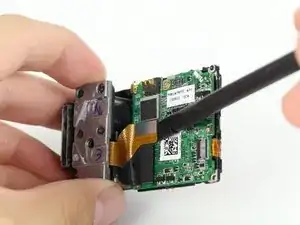

Используйте лопатку, чтобы аккуратно отжать разъём корпуса от материнской платы.

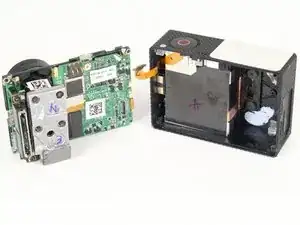

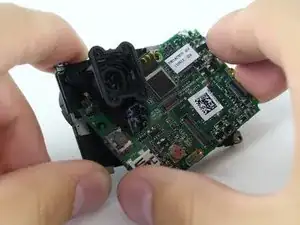

Теперь у вас должны быть разделены сборка материнской платы и корпус.

С помощью лопатки удалите термоизоляционную ленту и отсоедините датчик изображения от материнской платы.

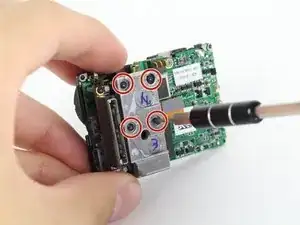

Используя биту T4 Torx, выкрутите 4 винта, крепящие сенсор к объективу.

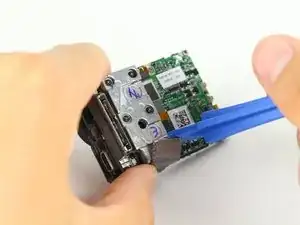

Снимите серебристый разъём датчика изображения с материнской платы, поддев его лопаткой.

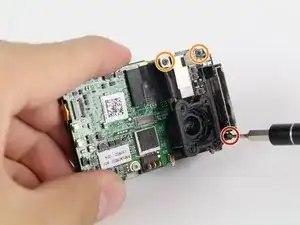

Медиадаптер прикреплён к материнской плате тремя винтами:

x1 T4 Torx

x2 крестовые Phillips #00

Есть маленький серебристый кронштейн, который прижимается винтом Phillips #00, поэтому не потеряйте его.

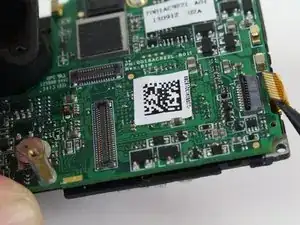

Слегка поддев лопаткой, отсоедините разъём медиадаптера от материнской платы.

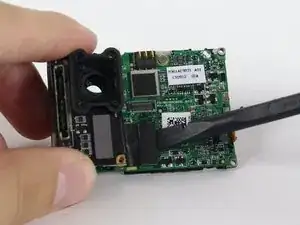

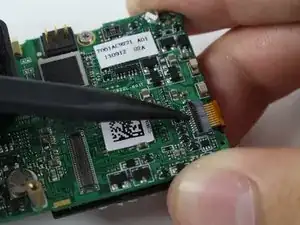

Поднимите чёрную защёлку лопаткой, чтобы разблокировать.

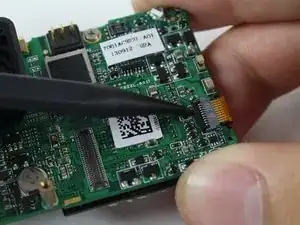

Затем выньте разъём ЖК-экрана, сдвинув его наружу.

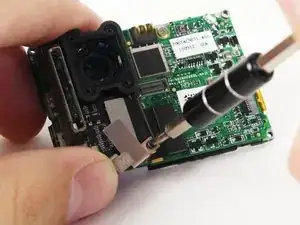

Снимите серебристый винт возле верхнего края платы с помощью биты для крестовой отвёртки.

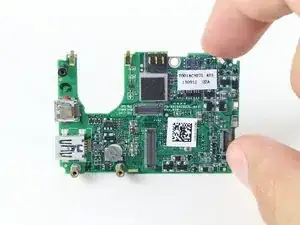

Отсоедините сборку ЖК-экрана, оттянув её в сторону. У вас должна остаться голая материнская плата.
