Замена блока объектива Panasonic Lumix ZS50

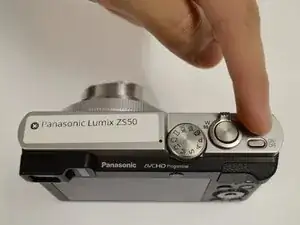

Выключите камеру и найдите крышку отсека батареи, расположенную в нижней части устройства.

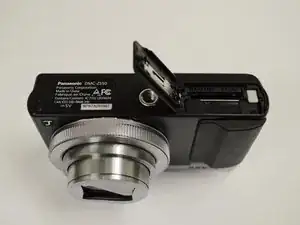

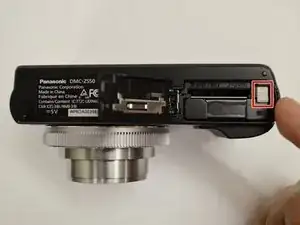

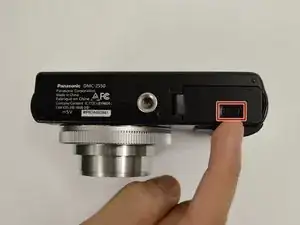

Сдвиньте фиксатор с маркировкой «открыть» влево: крышка отсека батареи должна автоматически открыться.

Если крышка не открывается, возможно, потребуется поддеть её пластиковой раздвижной лопаткой или стандартной отвёрткой-лопаткой.

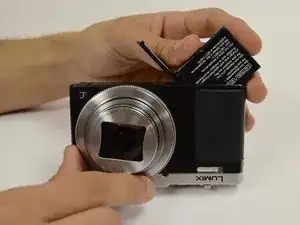

Чтобы извлечь батарею, сдвиньте белый рычаг разблокировки рядом со слотом карты памяти SD.

Если рычаг освобождения батареи заедает, можно нажать на него пластиковой раздвижной лопаткой или стандартной отвёрткой-лопаткой.

Теперь батарея освобождена и может быть извлечена из корпуса камеры.

Поверните камеру так, чтобы нижняя часть была обращена вверх, а крышка отсека батареи — с правой стороны.

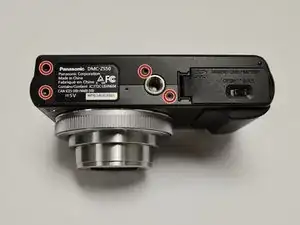

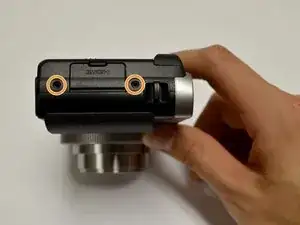

Открутите четыре чёрных винта с нижней части камеры.

Открутите два чёрных винта с правой стороны камеры.

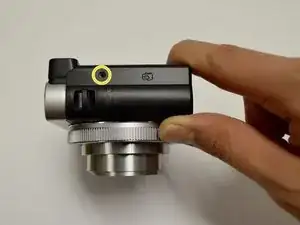

Открутите один чёрный винт с левой стороны камеры.

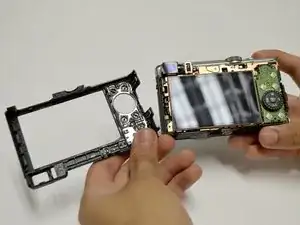

Снимите внешний корпус камеры вручную или с помощью пластиковой раздвижной лопатки.

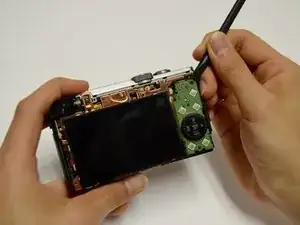

Используйте отвёртку-лопатку, чтобы приподнять и отсоединить плату кнопки с зелёной маркировкой.

Будьте осторожны, чтобы не повредить прикреплённый ленточный кабель.

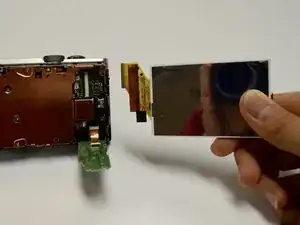

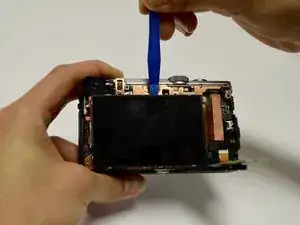

С помощью пластиковой раздвижной лопатки снимите экран, поддев его сверху.

После того как экран приподнят, потяните за большой ленточный кабель с небольшим усилием, чтобы отсоединить экран от корпуса камеры.

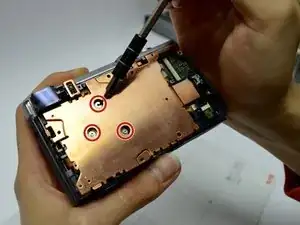

Открутите три винта в центральной части медной пластины.

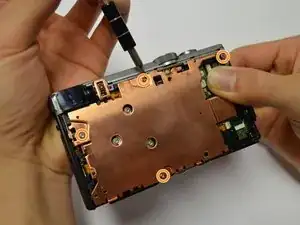

Открутите четыре винта с внешних краёв медной пластины.

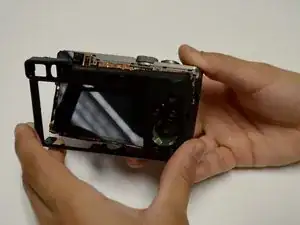

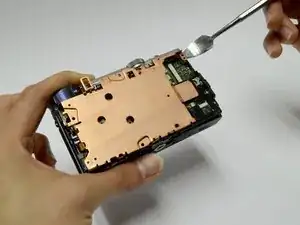

Используйте пластиковую или металлическую отвёртку-лопатку, чтобы поддеть медную пластину и снять её.

Снимите корпус с печатной платы вручную.

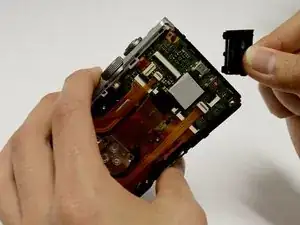

Снимите корпус разъёма HDMI вручную.

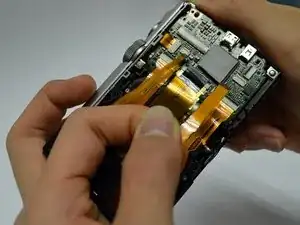

Отсоедините все оранжевые ленточные кабели, подключённые к печатной плате, вручную.

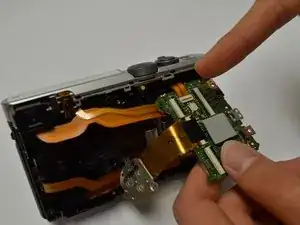

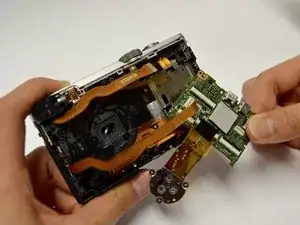

Отсоедините печатную плату вручную.

Теперь можно отключить один оранжевый ленточный кабель, прикреплённый сверху.

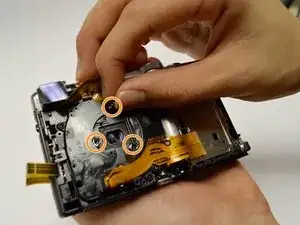

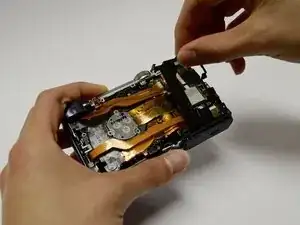

Открутите семь винтов, окружающих блок объектива.

При откручивании винтов отодвиньте все ленточные кабели в сторону.

Снимите три пружины, расположенные вокруг объектива.

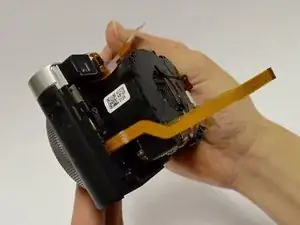

Нажмите на переднюю часть объектива, чтобы выдавить его наружу.
