Замена узла объектива Olympus FE-210

Отсек батареек расположен на нижней стороне камеры. Нажмите кнопку и сдвиньте крышку, чтобы получить доступ к батарейкам.

Батарейки легко выдвинутся.

Устанавливая новые батарейки, убедитесь, что они вставлены в правильном направлении.

Открутите семь винтов, удерживающих переднюю крышку, с помощью отвёртки №00.

Шесть винтов имеют длину 3,6 мм.

Седьмой винт — 3,2 мм.

Чтобы снять переднюю крышку, нужно приложить достаточное усилие в нужных местах.

Передняя крышка фиксируется в трёх местах:

Вверху и внизу стороны с отсеком батареек (на противоположной от изображённой стороне корпуса).

В центре стороны с разъёмом питания постоянного тока (на изображённой стороне корпуса).

На верхней стороне камеры, слева от кнопки включения.

После освобождения этих точек передняя крышка легко снимется.

На двух первых изображениях камера перевёрнута вверх ногами. Это удобное положение для фиксации пальцами.

Открутите винт длиной 3,2 мм в отсеке батареек с помощью отвёртки №00.

После снятия винта крышка станет подвижной, но не пытайтесь её сорвать. К задней крышке подключён кабель, идущий к материнской плате.

Аккуратно оттяните заднюю крышку от камеры, пока не получите доступ к кабелю, подключённому к материнской плате.

Поднимите белый фиксатор ногтем или лопаткой.

Отсоедините кабель от разъёма.

Снимите два кусочка полупрозрачной жёлтой ленты.

Снятие этих кусочков ленты аннулирует гарантию на камеру. Они не выполняют никаких функциональных задач и не нуждаются в замене при сборке устройства.

Открутите семь винтов длиной 2,7 мм с помощью отвёртки №00.

Отсоедините ленточный кабель, расположенный в правом верхнем углу материнской платы. Аккуратно извлеките кабель из разъёма пинцетом.

Отсоедините ленточный кабель на левой стороне материнской платы.

Используйте пинцет или лопатку, чтобы поднять фиксатор на разъёме.

Аккуратно извлеките кабель из разъёма.

Отпаяйте два контактных соединения.

Следите за тем, чтобы паяльником не повредить другие части печатной платы.

Извлеките материнскую плату из корпуса камеры.

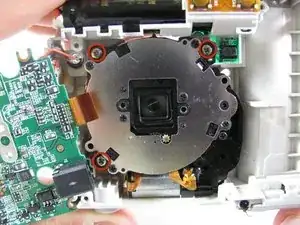

Открутите три винта длиной 3,6 мм с помощью отвёртки №00.

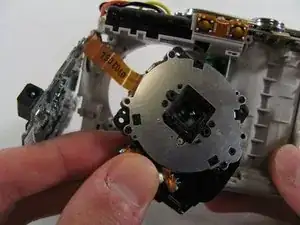

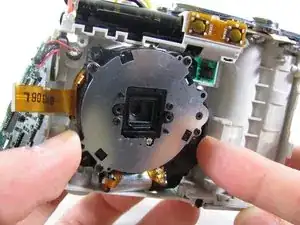

Сдвиньте объектив влево и потяните вверх. Объектив легко выйдет из посадочного места и выдвинется.
