Разборка ЖК-дисплея Canon PowerShot SD800 IS

Снимите один винт 2,25 мм снизу.

Снимите два винта 2,25 мм с правой стороны, если смотреть спереди.

Снимите один винт 4,7 мм на стороне с AV-выходом.

Снимите заднюю крышку.

Задняя крышка имеет тенденцию заедать в верхнем углу (рядом с диском режимов) из‑за металлической защёлки. Покачивайте крышку из стороны в сторону при вытягивании.

Снимите 2 винта 2,4 мм внизу.

Проследите маленький шлейф до места его подключения к фотоаппарату.

Поднимите белую заднюю часть, чтобы разблокировать шлейф.

Шлейф должен легко выскользнуть.

Разъём очень хрупкий. Будьте осторожны при поднятии фиксатора.

Осторожно приподнимите ЖК-дисплей.

К фотоаппарату всё ещё будут подключены два шлейфа. Не порвите их.

Внутри возле ЖК-дисплея может находиться подвижная металлическая полоса для плотной посадки.

Проследите больший шлейф до места его подключения к фотоаппарату.

Поднимите чёрную переднюю часть разъёма, чтобы разблокировать шлейф данных.

Шлейф должен легко выскользнуть.

Разъём очень хрупкий. Будьте осторожны при поднятии фиксатора.

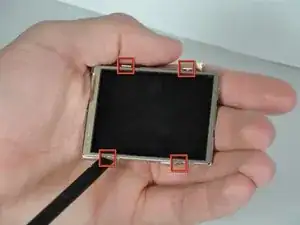

Подденьте ЖК-дисплей из четырёх металлических зажимов.

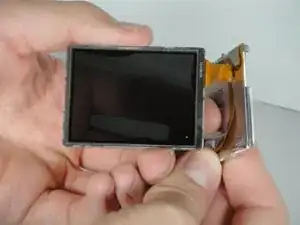

Чтобы снять ЖК-дисплей, оторвите больший шлейф от рамки.

ЖК-дисплей приклеен к задней части рамки посредством его шлейфа данных.
